VMware Aria Operations 가용성

안녕하세요.

한달이 지나 돌아온 문방사우입니다.



이번에 메모할 내용은 지난 Aria Operations란? 에서도 설명했듯 Aria Operations의 Availability 입니다.



Aria Operations의 고가용성 방법은 크게 두가지로 나뉘어져있습니다.



High Availability(고가용성)

• 동일한 데이터를 서로 다른 노드에 저장하는 방식, 50%의 용량밖에 사용할 수 없습니다.(동일한 데이터가 복제되기 때문입니다.)
• 클러스터의 기능유지를 위해 하나의 노드만 손실되도록 허용합니다.

Continuous Availability(지속적인 가용성)

• HA와 동일하게 50%의 용량밖에 사용할 수 없습니다.(동일한 데이터가 복제되기 때문입니다.)
• 장애 도메인 기준으로 동작하기에 감시노드가 필요합니다.
• 장애 도메인 기준으로 동작하다보니 배포 환경이 클 경우 사용하는것이 좋습니다.

※ Aria Operations의 가용성 부분은 DR(Disaster Recovery)용도가 아니기 때문에 별도의 백업 솔루션이 필요합니다.



HA와 CA의 가장 큰 차이점은 가용 범위 입니다.

HA는 해당 클러스터 내에서만 지원되지만 CA는 물리적인 위치가 다른 장애도메인으로 배포되기에 훨씬 큰 환경에서 사용할 수 있습니다.

---

Aria Operations는 클러스터를 통해 가용성을 확보하며 클러스터에 소속되어있는 Aria Operations를 노드 라고 지칭합니다.

노드의 유형별로 어떠한 차이가 있는지 알아보겠습니다.



기본 노드(구 마스터 노드)

• 초기 필수 노드입니다.
• 단일 노드로 설치 시 데이터를 수집하기위한 어댑터도 같이 설치되어 모든 데이터 수집 및 분석을 기본 노드에서 수행합니다.
• 대규모 배포 시 데이터 수집을 위한 데이터 노드,

기본 복제본 노드

• HA, CA를 사용하기 위해 데이터 노드가 기본 노드의 복제본 노드로 변환해야합니다.
• 기본 노드에 장애가 발생할 경우를 대비하여 구성합니다.

데이터 노드

• 대규모 베포 시에 데이터를 수집하기위한 어댑터가 설치되어 있습니다.
• 환경에 따라 수집기 노드가 수집한 데이터를 저장하는 역할도 수행합니다.

감시 노드

• 장애 도메인의 분석 노드를 관리하기위해 사용합니다.(CA 구성시 사용)
• AOps의 가용성에 대한 의사 결정자 역할을 수행합니다.



노드는 아니지만 AOps의 클러스터에는 포함되는 정보입니다.

원격 수집기

• 방화벽을 탐색하거나, 원격 데이터를 전달하는 역할을 수행합니다.
• 데이터를 저장하거나 분석을 수행하지않고 데이터 노드에 정보를 전달합니다.
• 클라우드 프록시를 배포하여 사용 시 외부 환경의 데이터를 가져올 수 있습니다.

분석 클러스터

• 데이터를 분석하기 위한 클러스터입니다.
• 분석 클러스터로는 기본 노드, 복제본 노드, 데이터 노드가 포함되어 있습니다.

---



단일 노드 구성도

단일 노드

단일 노드로 배포하게되면 하나의 AOps에서 모든 동작을 처리합니다.

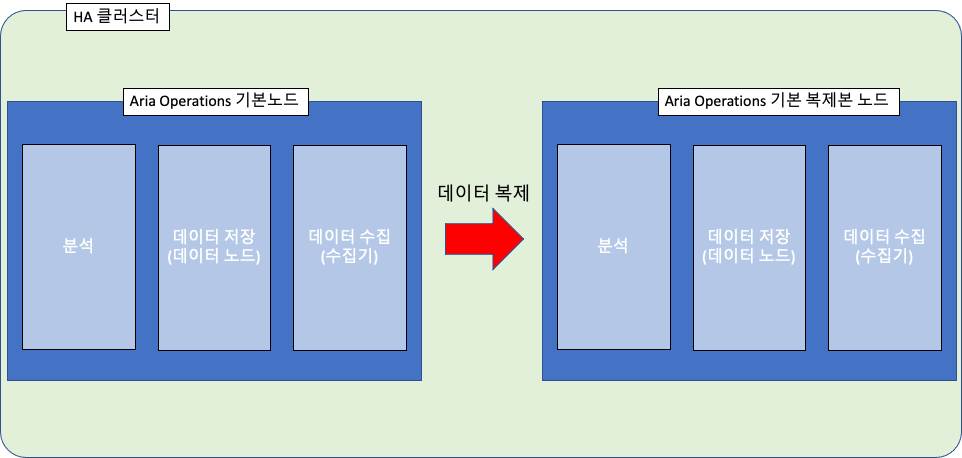

HA 구성도

기본적인 HA 클러스터의 구성도입니다.

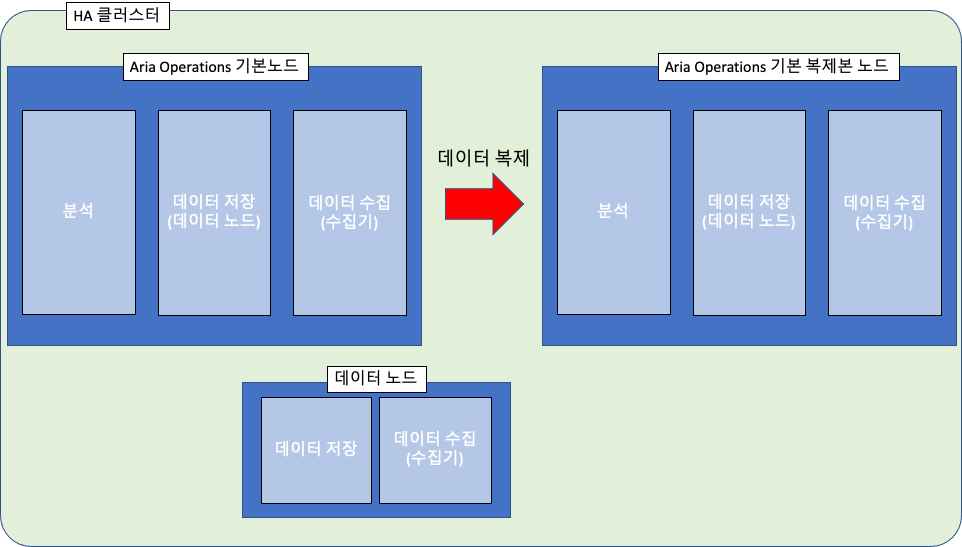

이 상태에서 데이터 노드를 배포할 수 있습니다.

데이터 노드를 통해 더 많은 데이터를 수집하고 저장할 수 있습니다.

데이터 노드를 대규모 배포시엔 기본노드는 데이터노드를 관리 전용으로 사용할 수 있습니다.



CA 구성도

CA에는 물리적으로 다른 범위에 각각의 노드가 배치가 됩니다.

노드의 상태를 확인하는 감시노드가 배치되어 있어 하나의 장애 도메인이 죽더라도 다른 도메인으로 전달할 수 있습니다.





---

이번 메모로 Aria operations의 가용성에 대하여 알아보았습니다.



다음 메모의 주제는 생각이 나는대로 한번 적어보도록 하겠습니다.



이 메모가 도움이 되시길 바랍니다.



감사합니다.
