안녕하세요 문방사우 입니다.
이번엔 3개의 노드를 가지고 vSAN을 구성해보고자 합니다.
이번 vSAN 8버전부터 ESA를 지원하지만, ESA를 구성하기엔 하드웨어 장비의 스펙이 부족하여.. 이번엔 OSA로 구성해보고자 합니다.
vSAN을 구축할 때 두 가지의 방법이 있습니다.
클러스터 빠른 시작과, 수동 설정을 하는 방법이 있습니다.
이번 진행은 수동설정으로 진행해보고자 합니다.
새로 배포한 환경으로 작성했다는점 참고 부탁드립니다.
버전정보
ESXi : 7.0.U3n
vCenter : 7.0.U3I
배포
vSAN 구성을 위해 3개의 노드를 연결해주어야합니다.

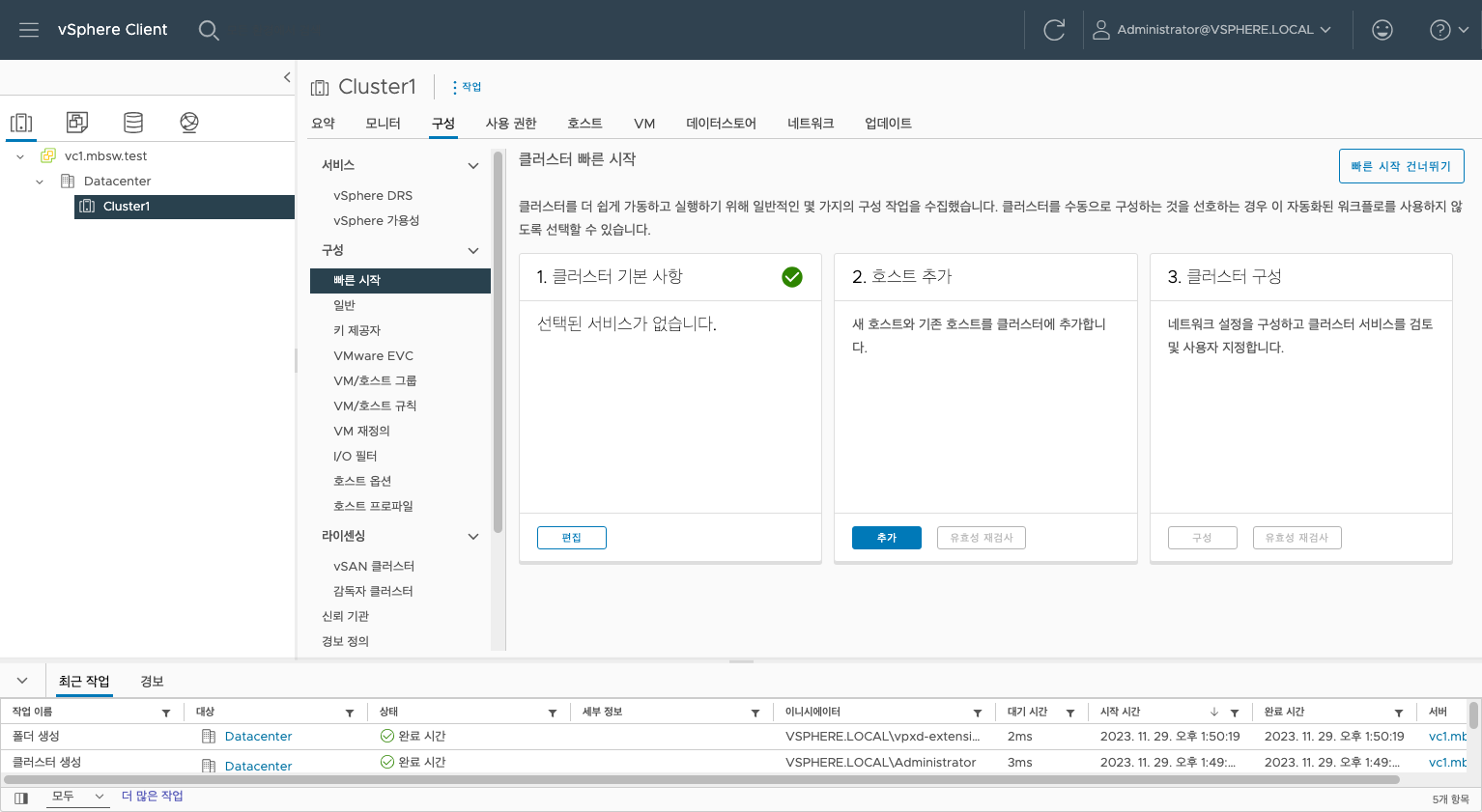

현재는 vCenter만 있는 상태 입니다.
vCenter에 호스트를 추가해보겠습니다.

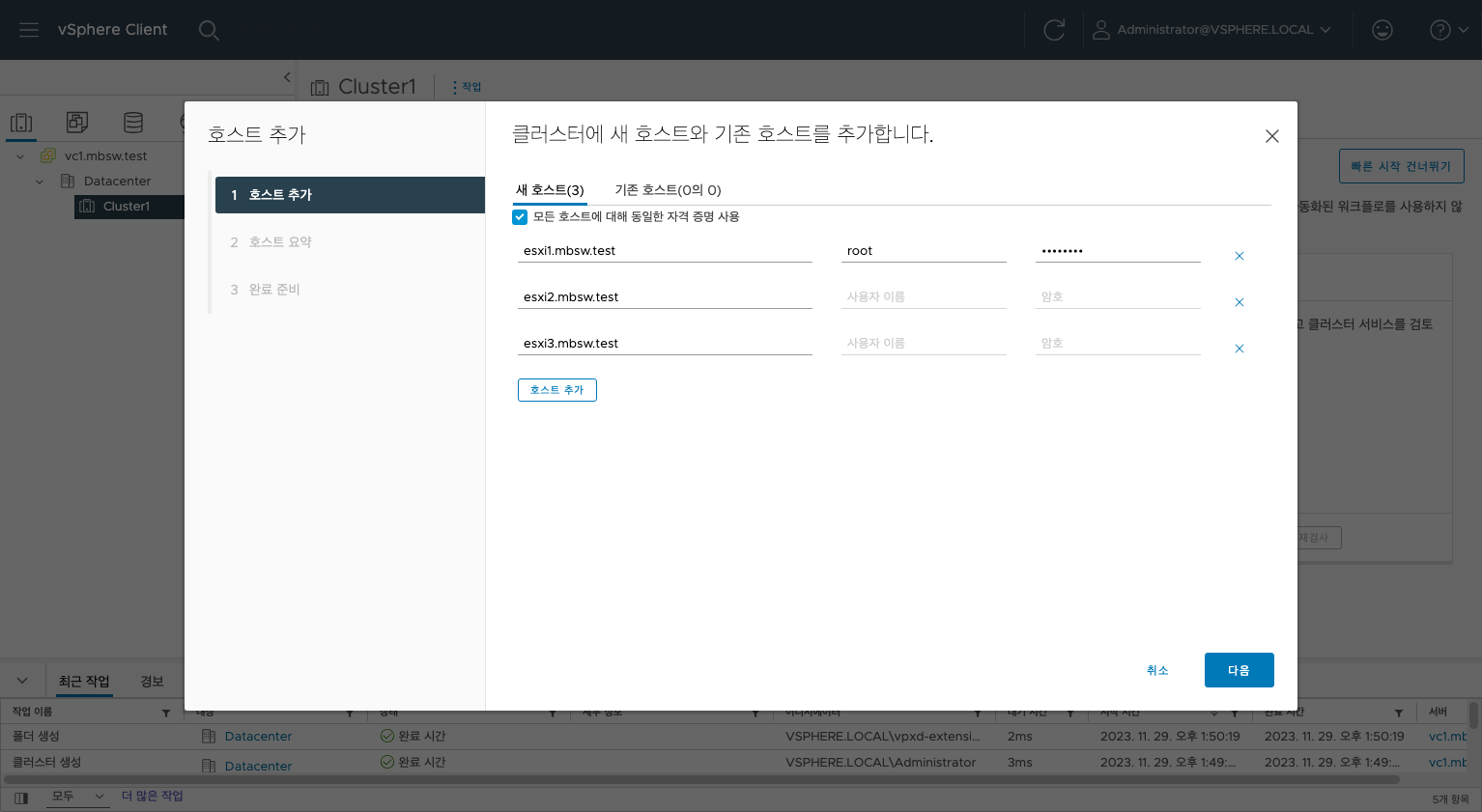

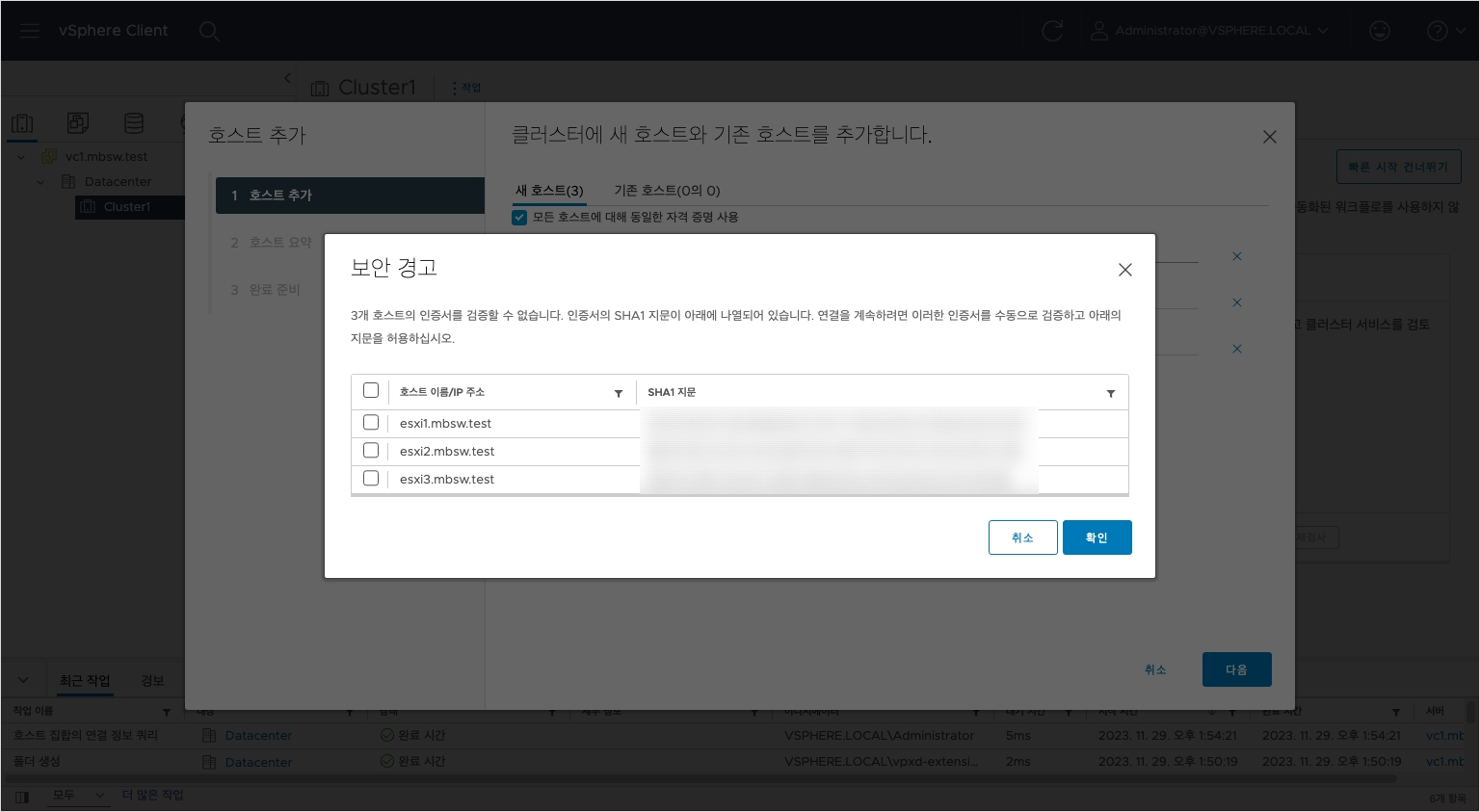

클러스터를 우클릭하여 호스트 추가 시 동일한 자격증명을 활용하여 한번에 여러 대의 호스트를 추가할 수 있습니다.
호스트 추가
모든 호스트를 선택하고 확인을 눌러 다음 페이지로 넘어갑니다.

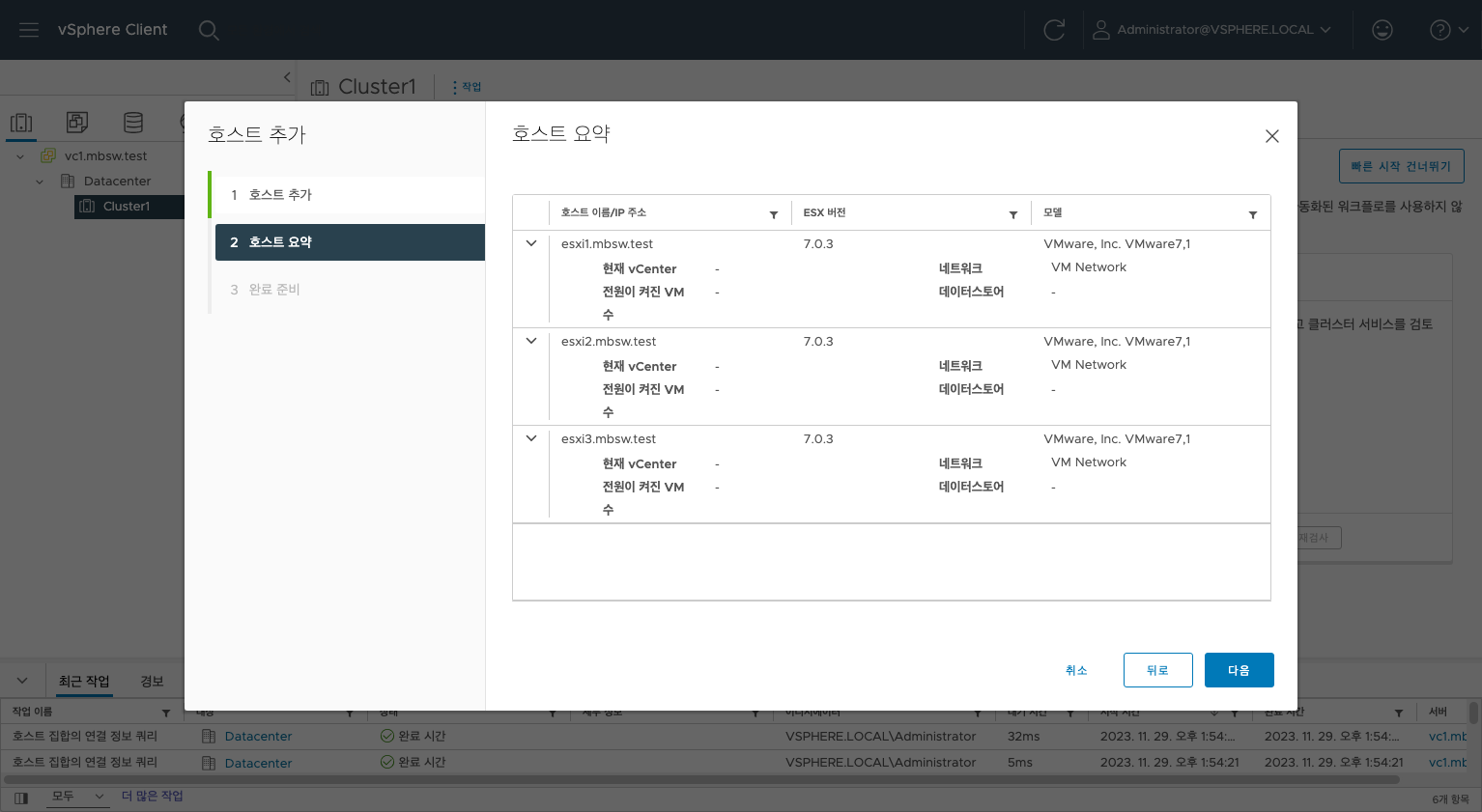

넘어가면 호스트들의 간략한 정보를 확인할 수 있습니다.

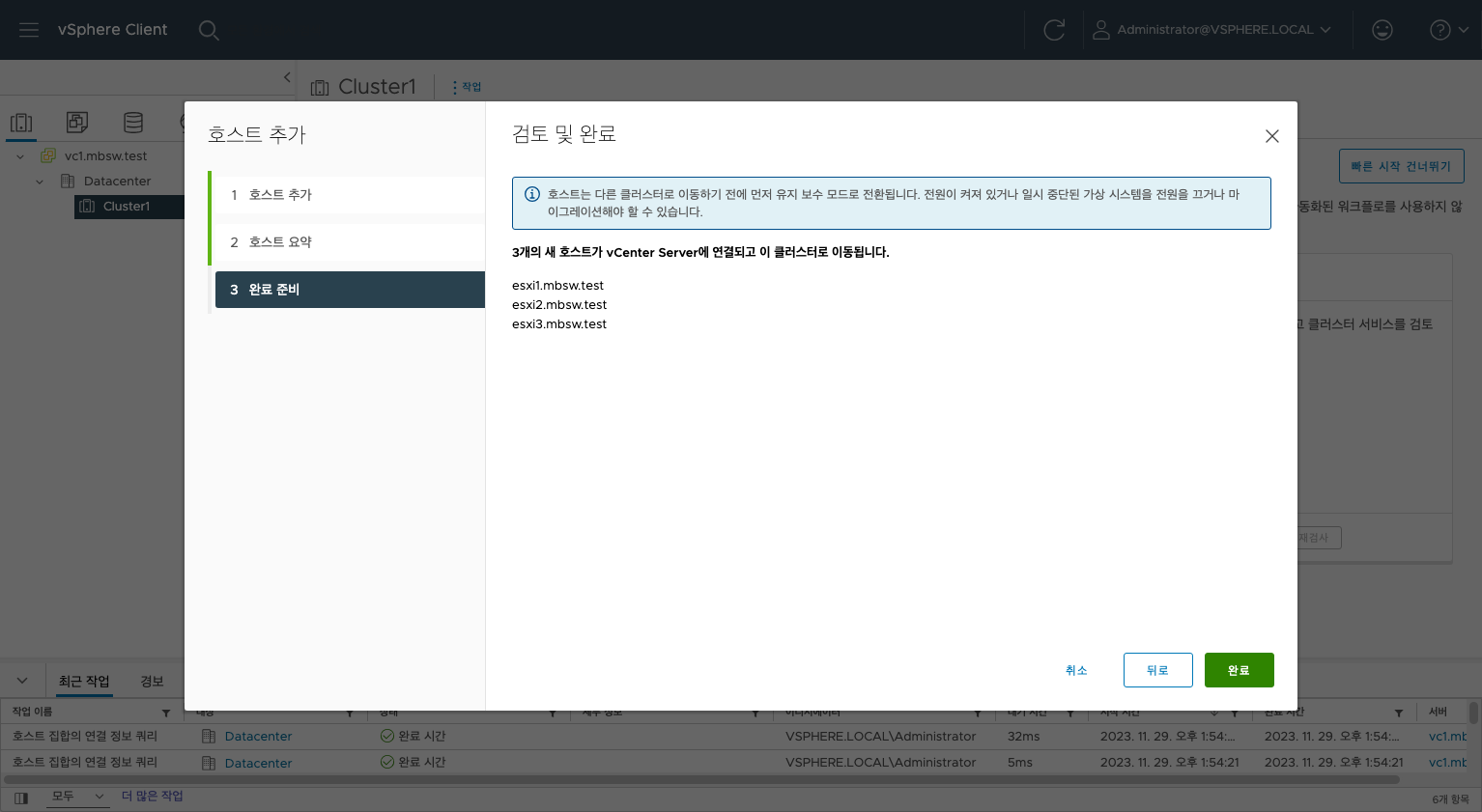

다음을 클릭하면 완료 준비로 넘어갑니다.
완료를 클릭하면 자동으로 호스트를 클러스터에 넣어 추가합니다.
클러스터에 추가될 때 호스트는 유지보수 모드로 전환됩니다.
NTP 동기화
호스트를 추가했다면 NTP설정이 정상적으로 되었는지 확인이 필요합니다.

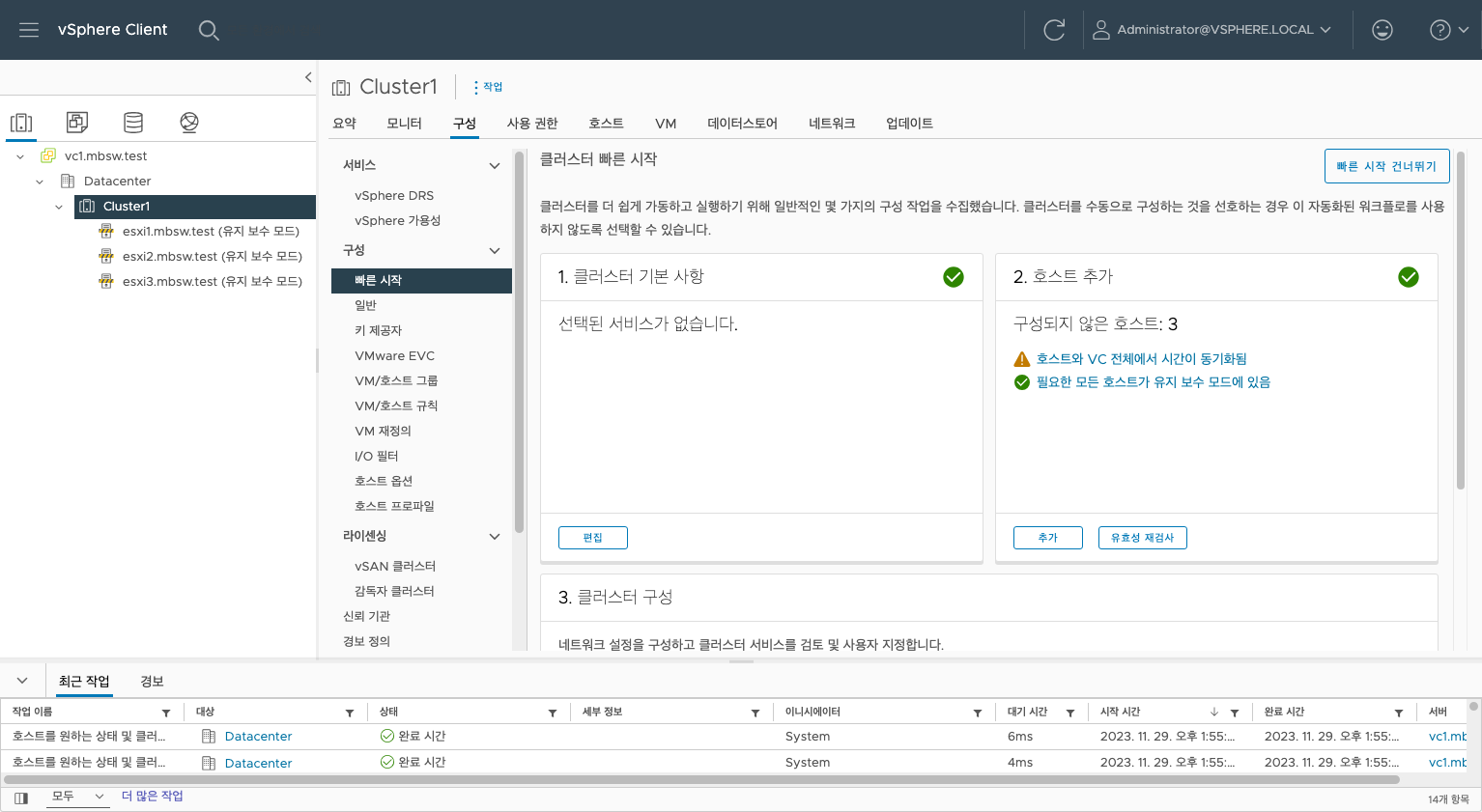

위의 이미지에도 보이듯 호스트와 vCenter간 NTP를 동기화 해야합니다.

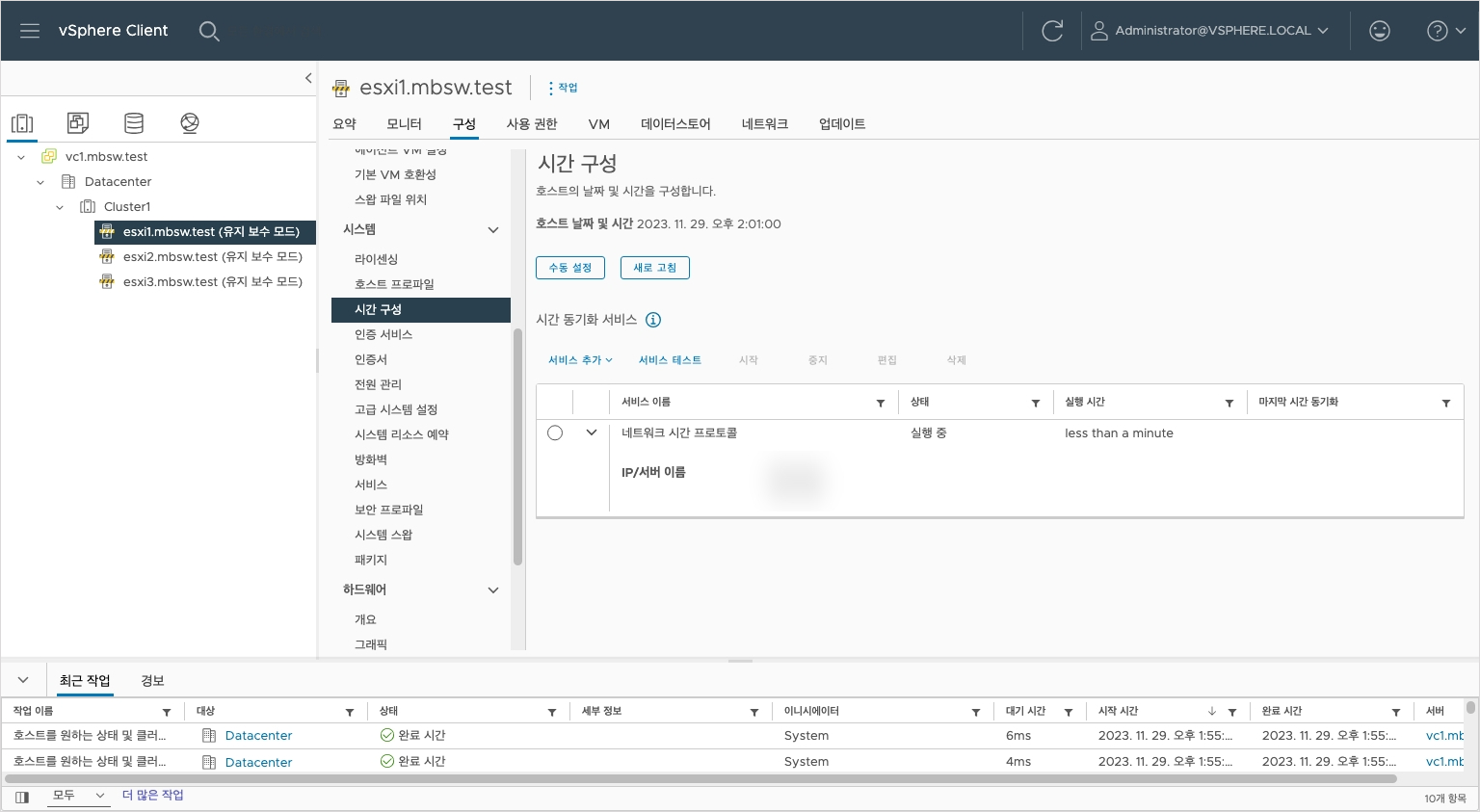

호스트를 클릭하여 구성 -> 시스템 - 시간 구성 을 클릭합니다.

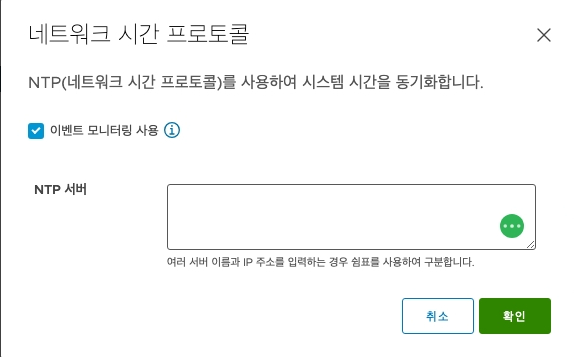

그리고 시간 동기화 서비스 밑의 서비스 추가 -> 네트워크 시간 프로토콜 을 클릭합니다.
내부에 NTP서버가 있다면 내부 NTP를, 없다면 외부 NTP를 활용하여 시간을 동기화합니다.
위 이미지처럼 나미저 호스트의 NTP를 동기화힙니다.
동기화를 완료하고 다음으로 진행할 것은 호스트와 호스트 간 통신을 위한 vmkernel 생성입니다.
VMK 생성
VMK를 생성하기 전에 vDS(분산 스위치)나 vSS(기본 스위치)를 추가해야합니다.
이번엔 vDS로 진행해보겠습니다.

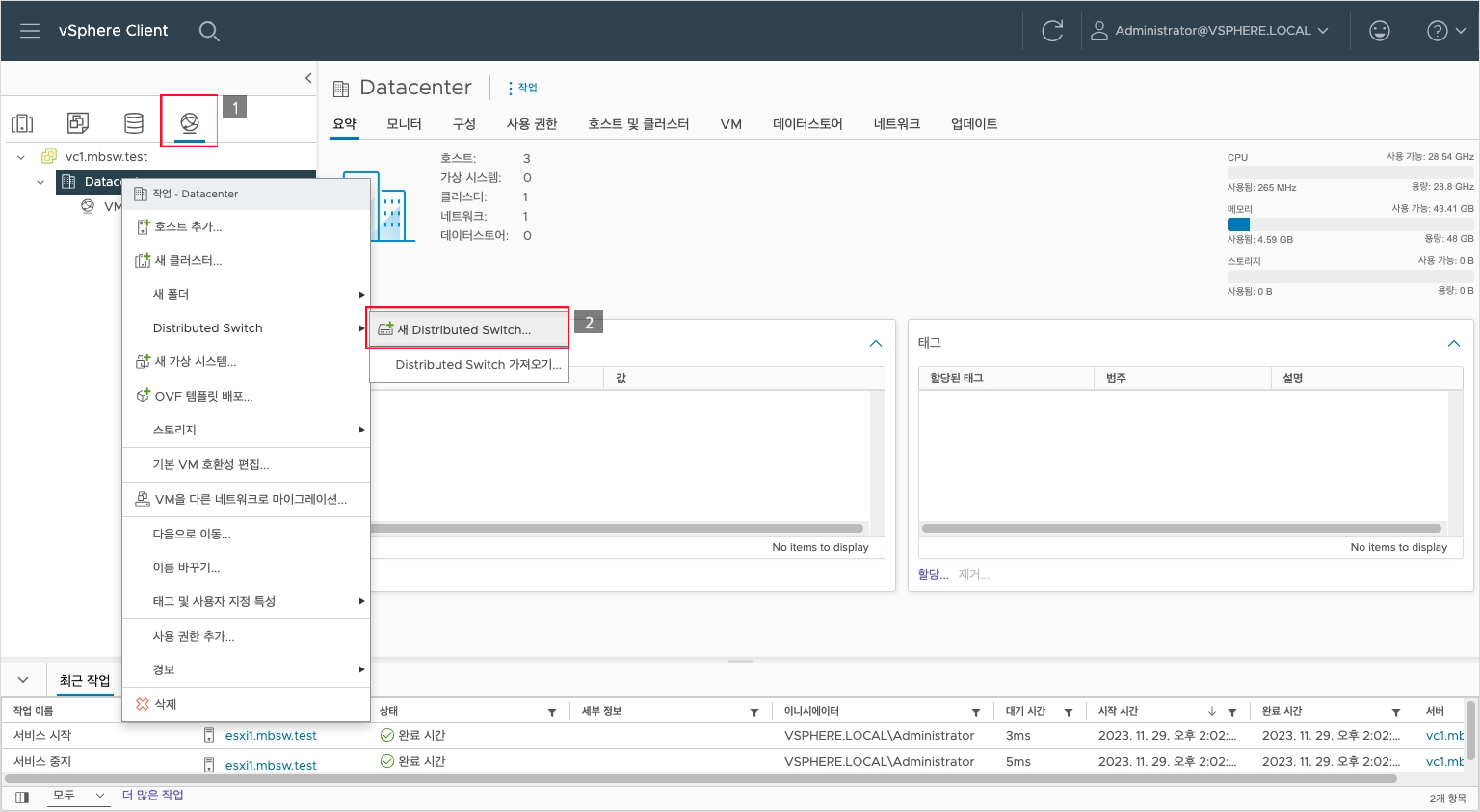

왼쪽 인벤토리의 Networking 클릭 -> Datacenter 우클릭 -> Distributed Switch 확장 -> 새 Distributed Switch 클릭

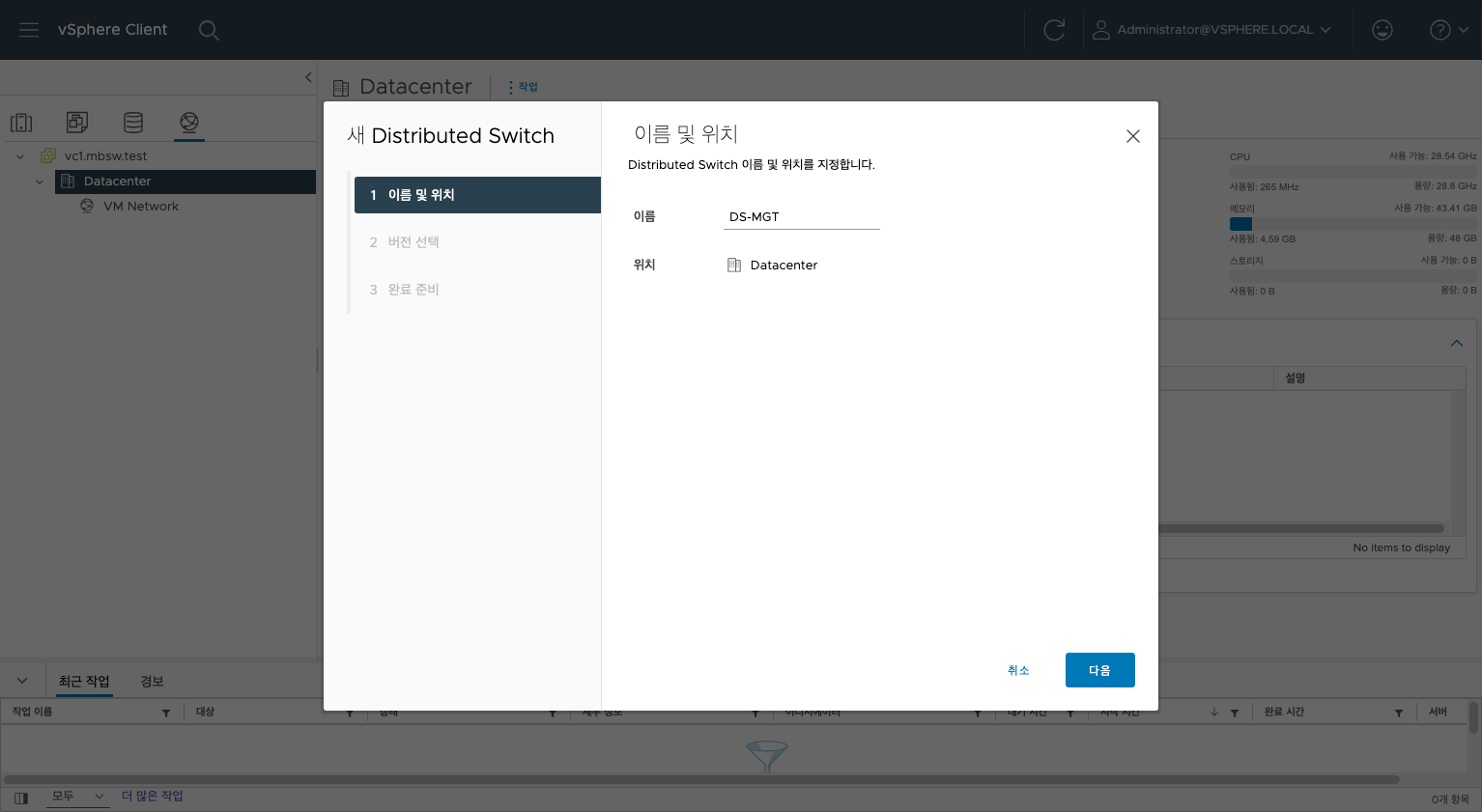

Distrubted Switch(DS)를 추가합니다.

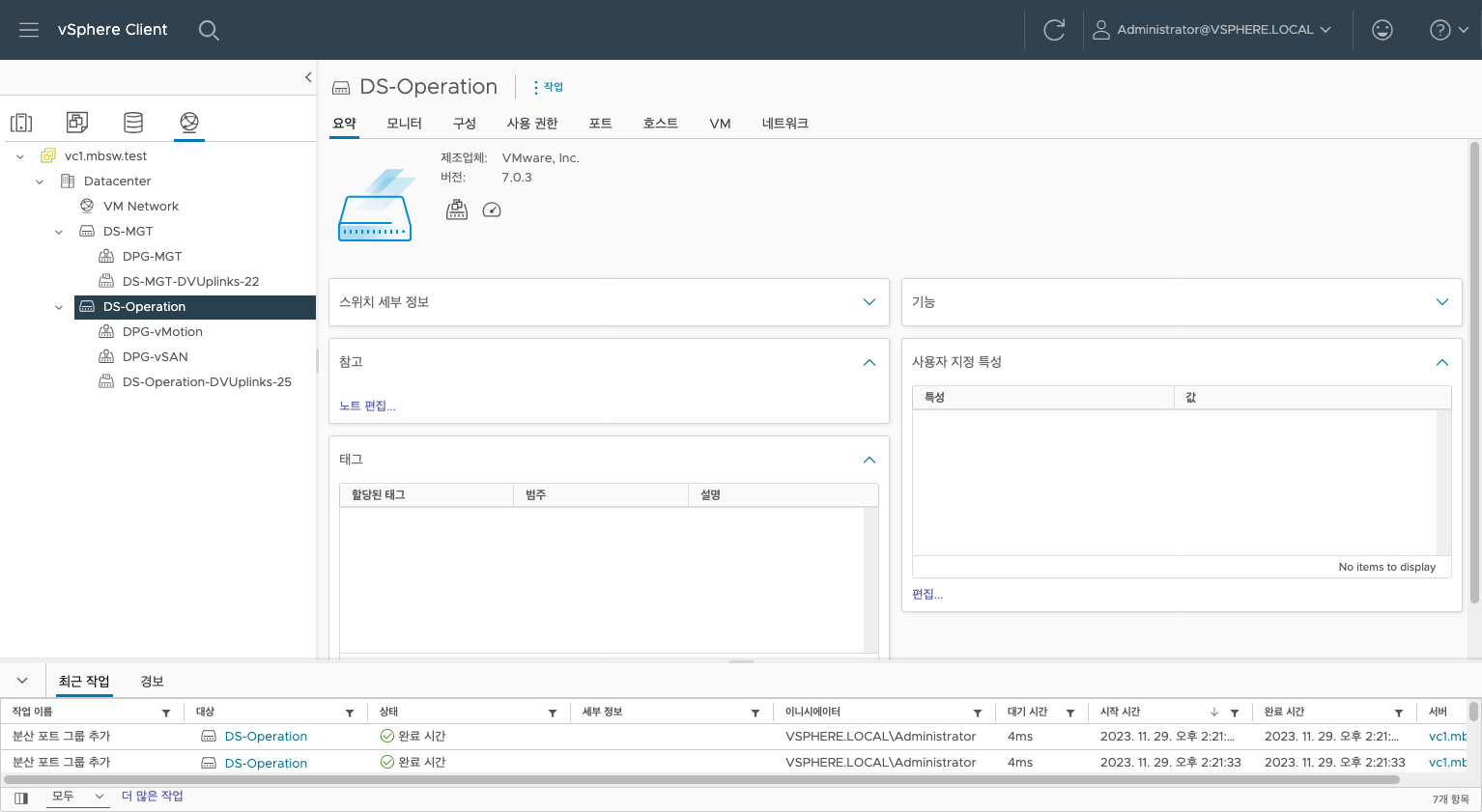

두 개의 DS로 구성했습니다. 하나는 내부 네트워크용, 다른 하나는 vMotion과 vSAN 용
바로 vDS에 호스트를 추가합니다.

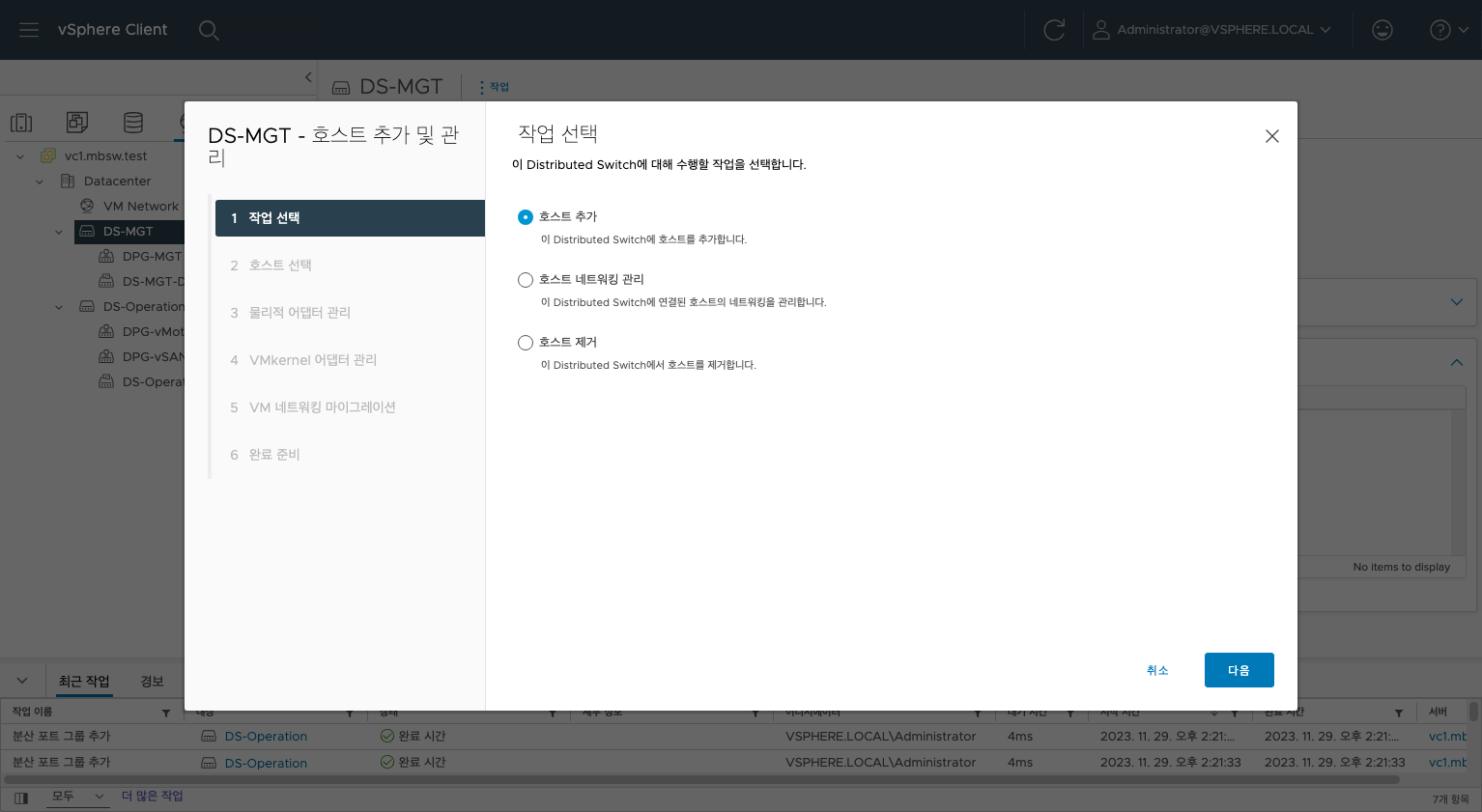

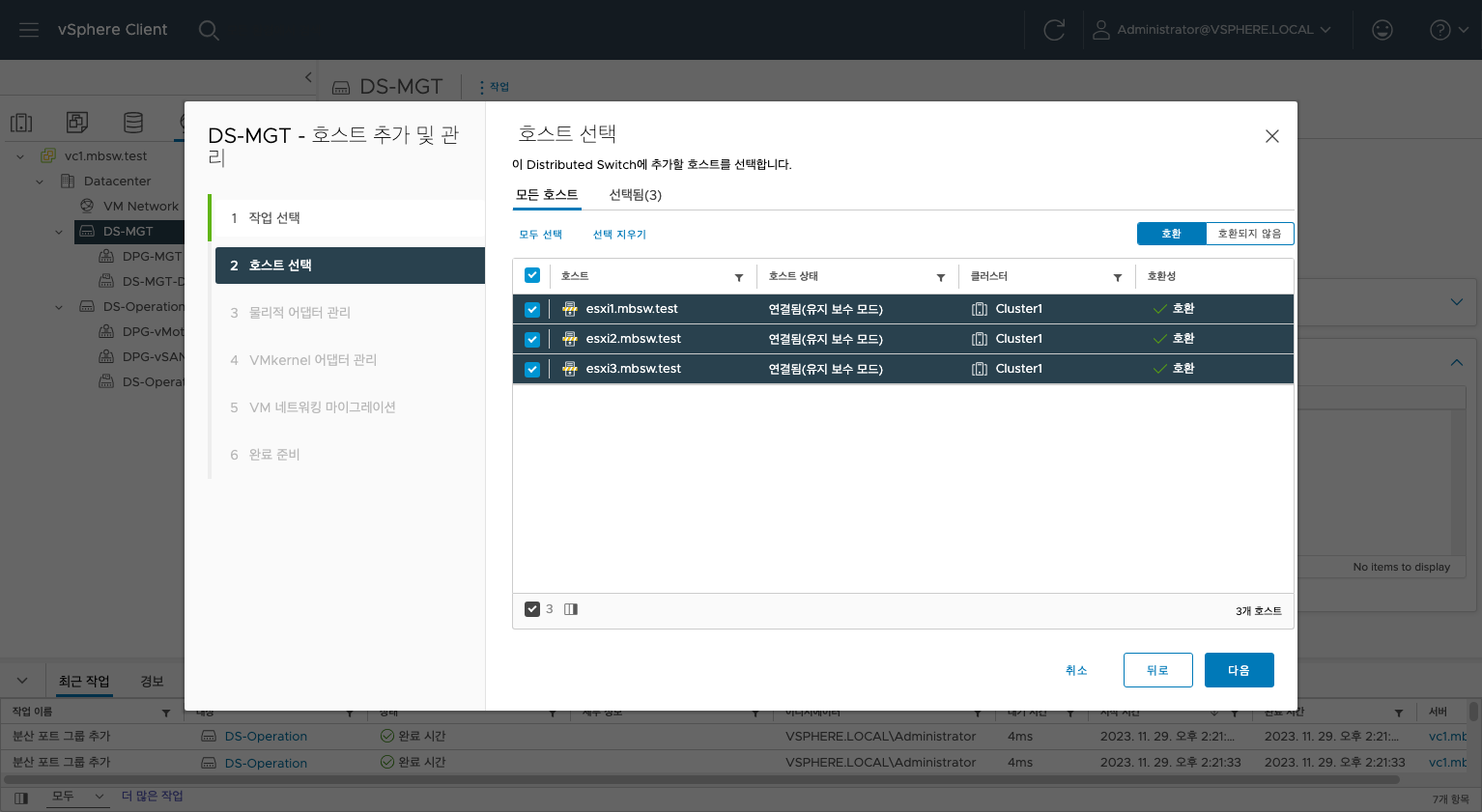

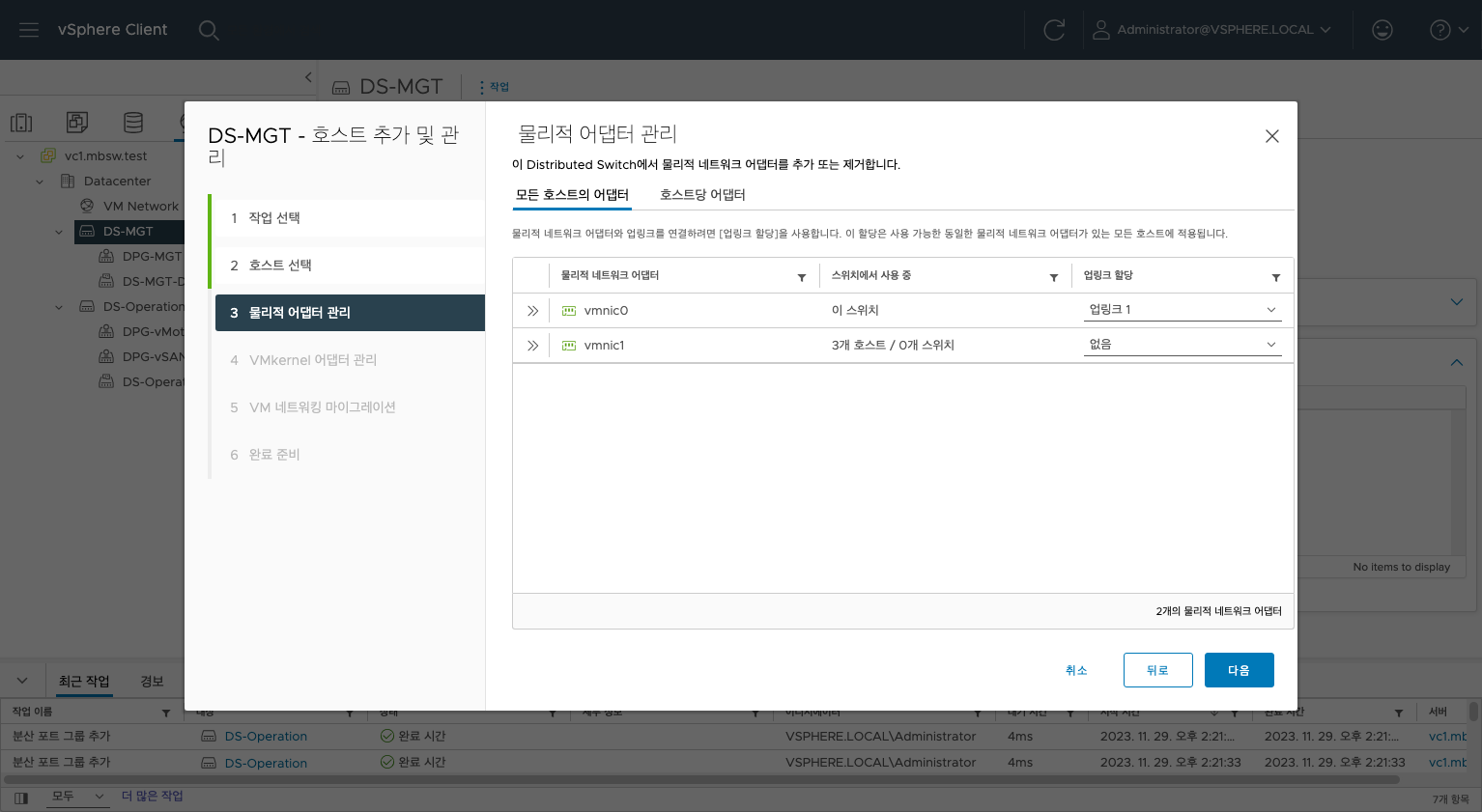

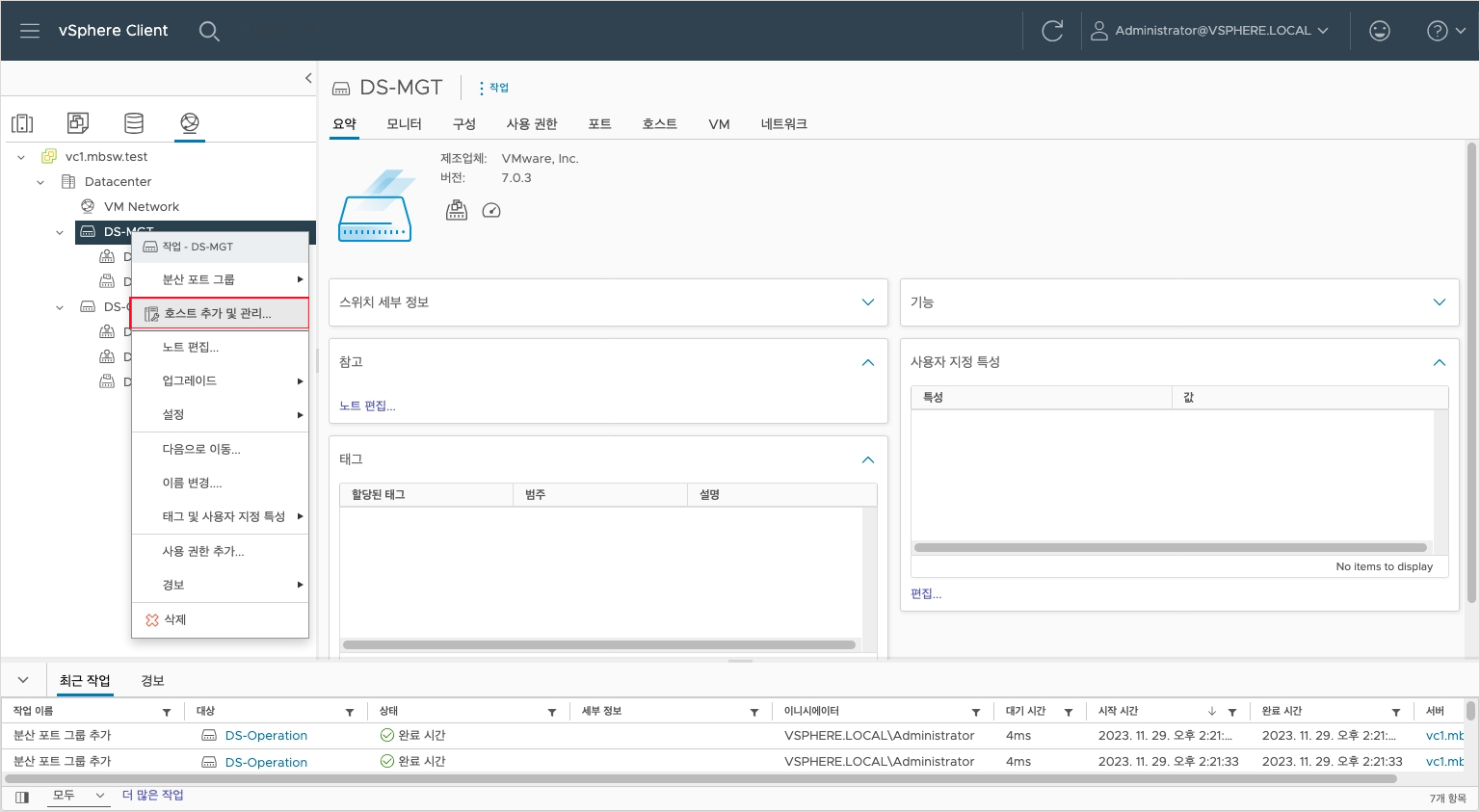

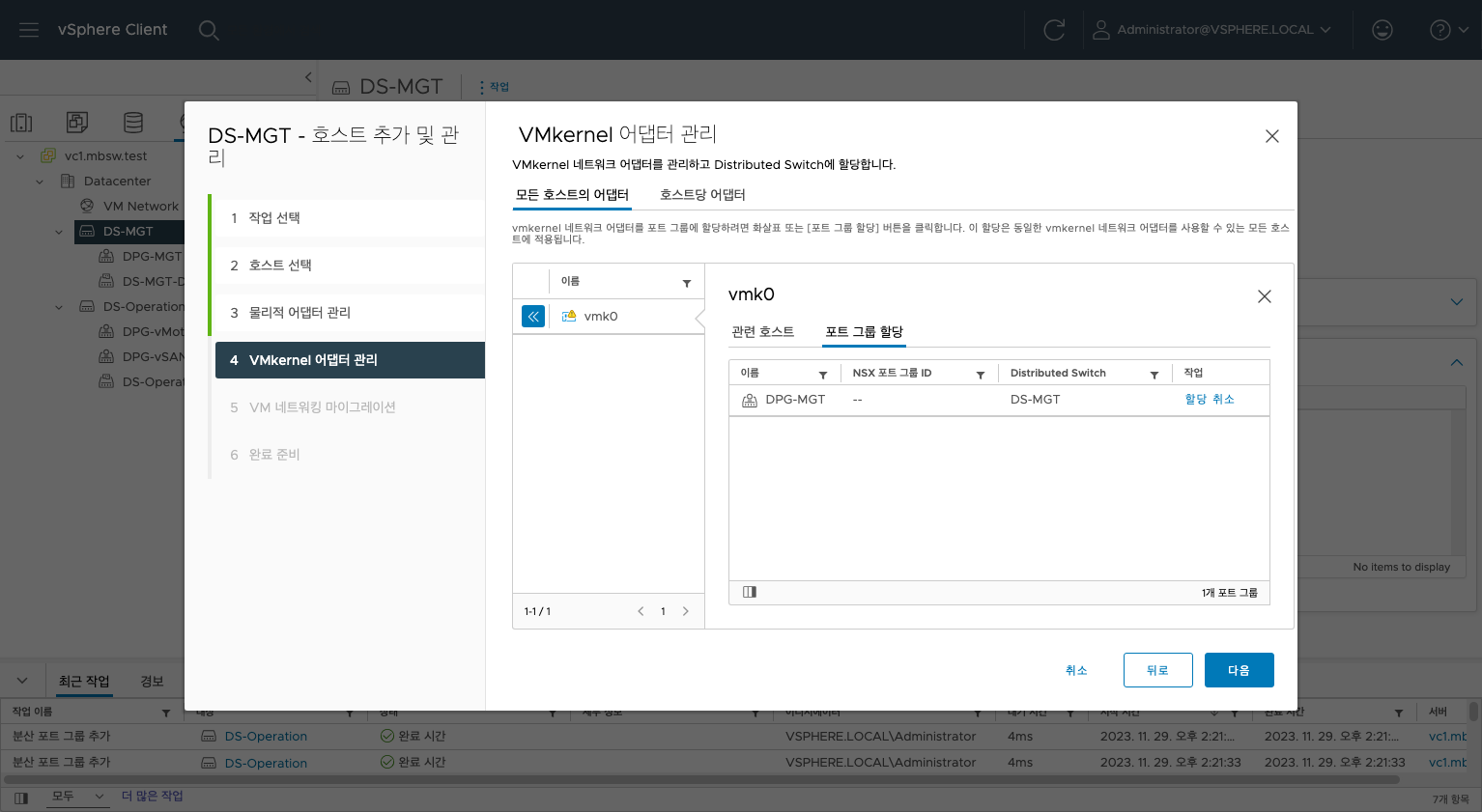

vDS 우클릭 -> 호스트 추가 및 관리 를 클릭합니다.

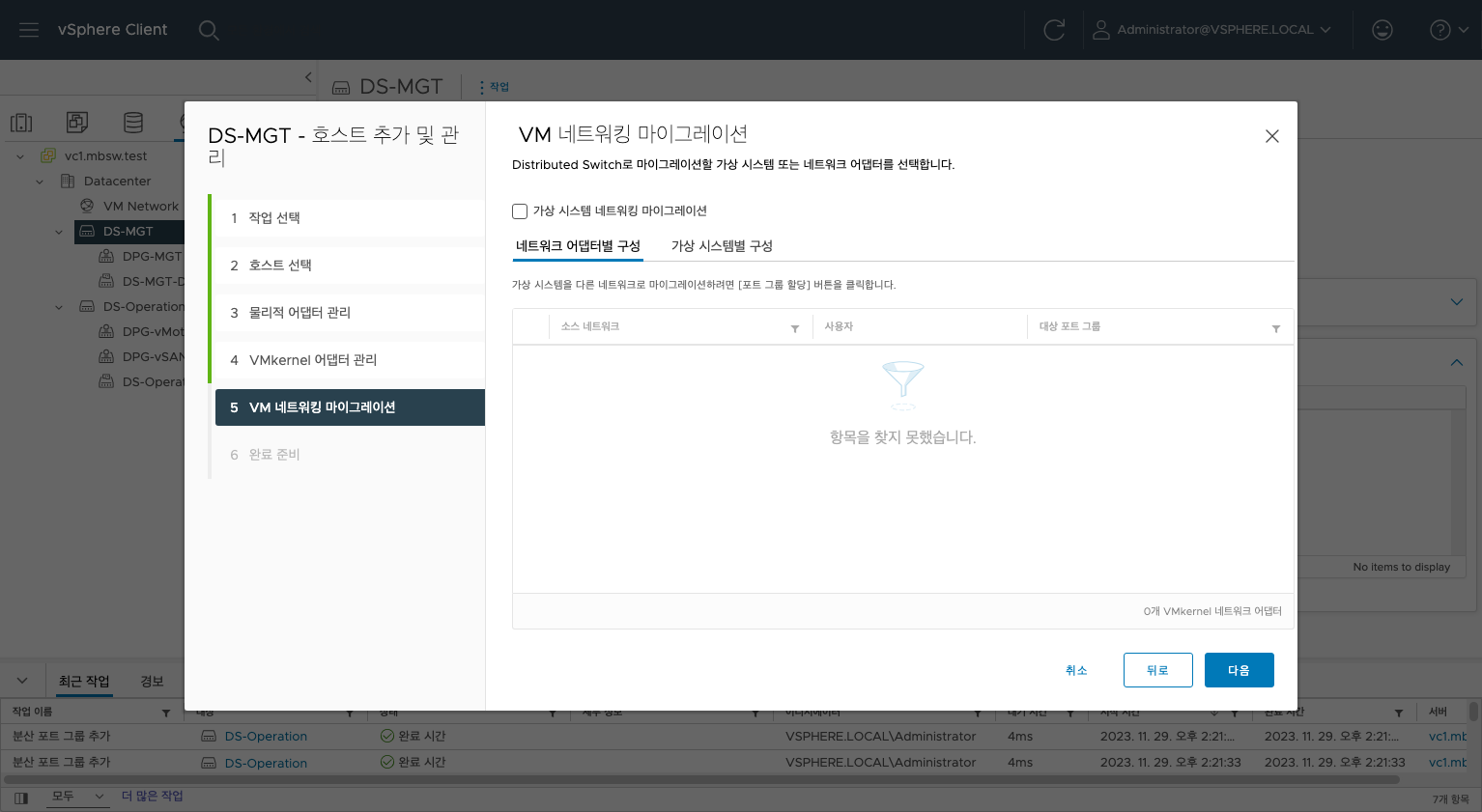

현재 환경은 VM이 없기에 바로 다음을 클릭하고 완료합니다.

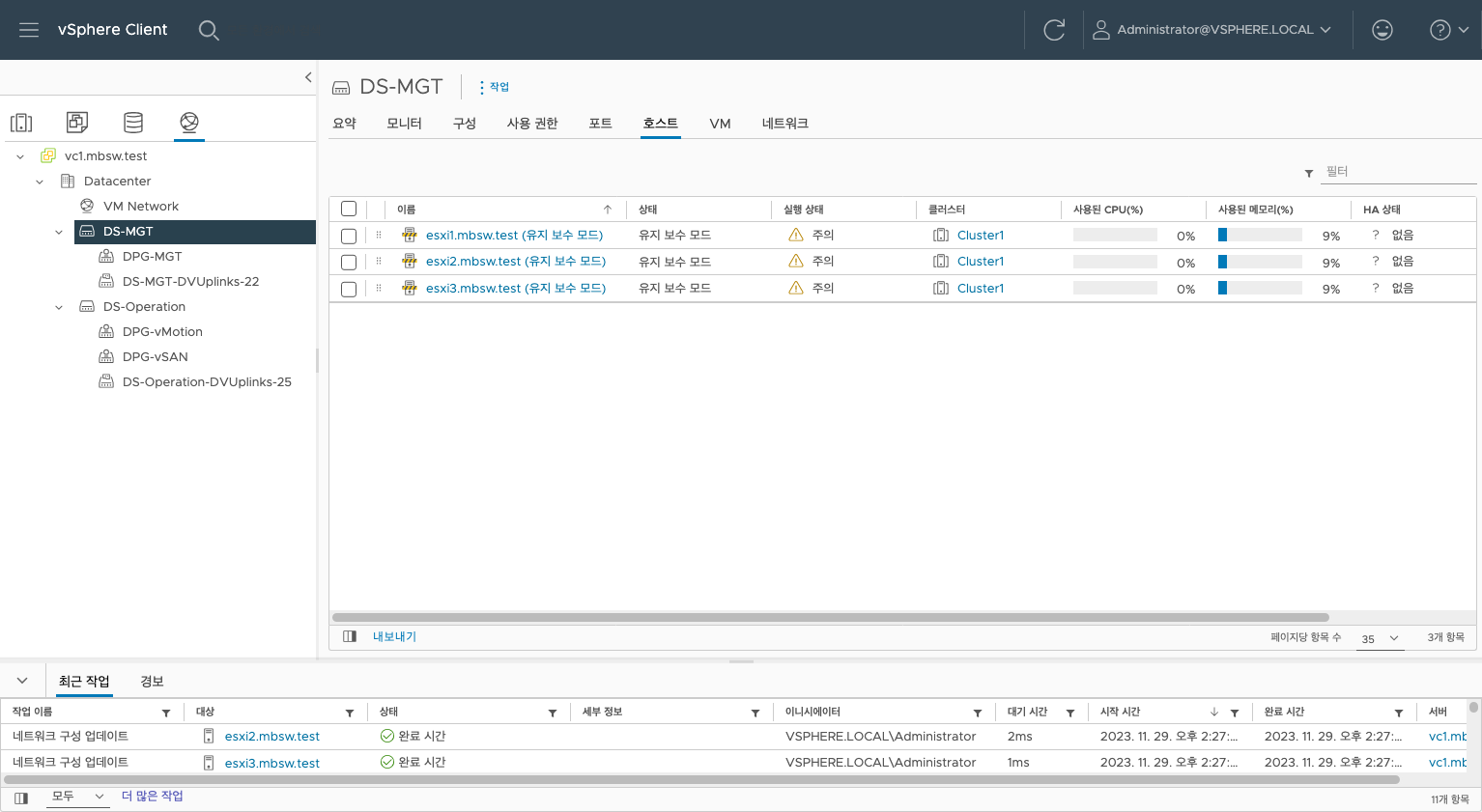

호스트가 정상적으로 추가 되었는지 DS의 호스트를 클릭하여 확인합니다.

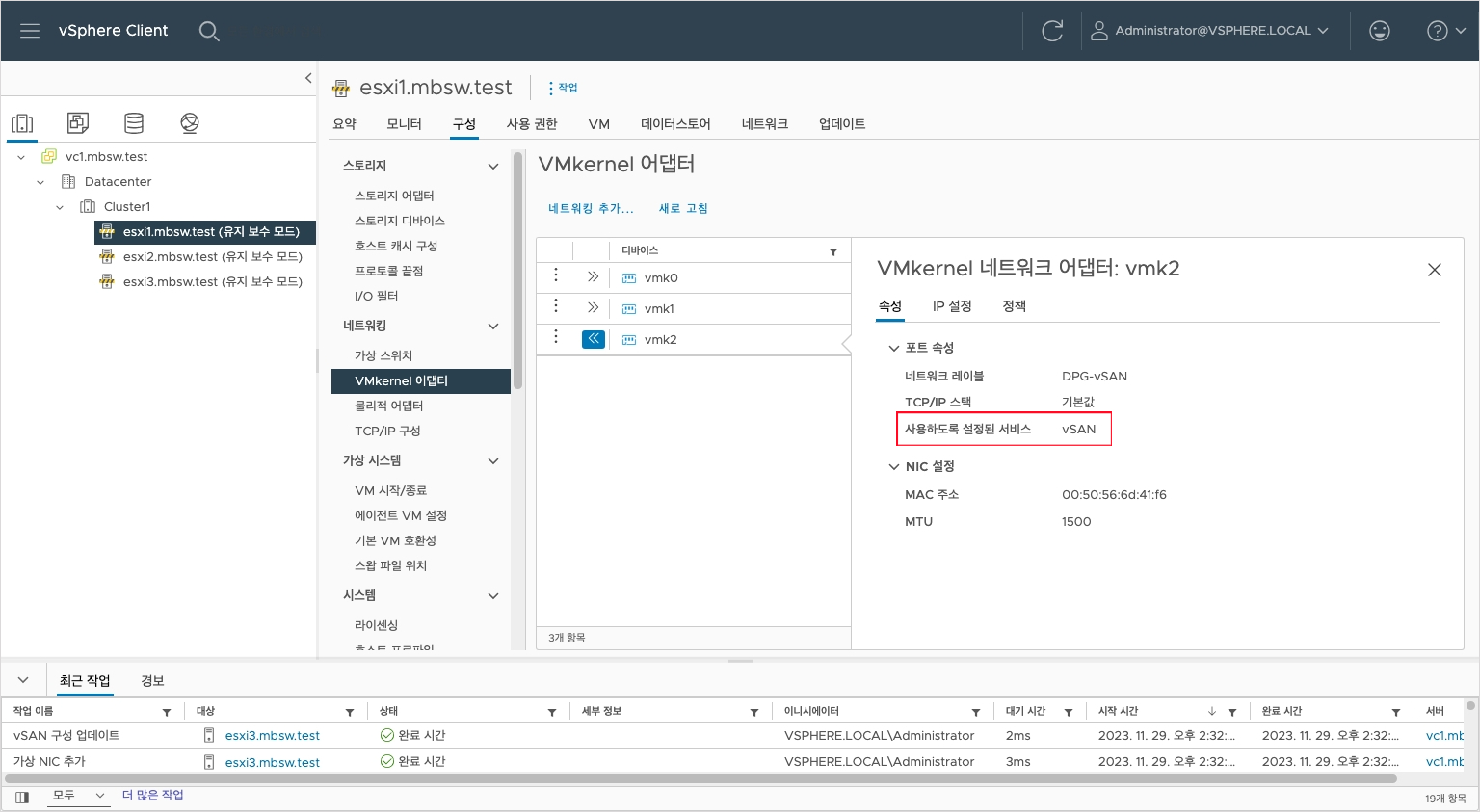

vSAN구성을 위해 vmk를 두개 더 만들고 각각 vmk1(vMotion) vmk2(vSAN)으로 구성합니다.
네트워크 구성이 완료되었습니다. 이제 클러스터로 넘어가 vSAN을 구성하겠습니다.
vSAN 구성

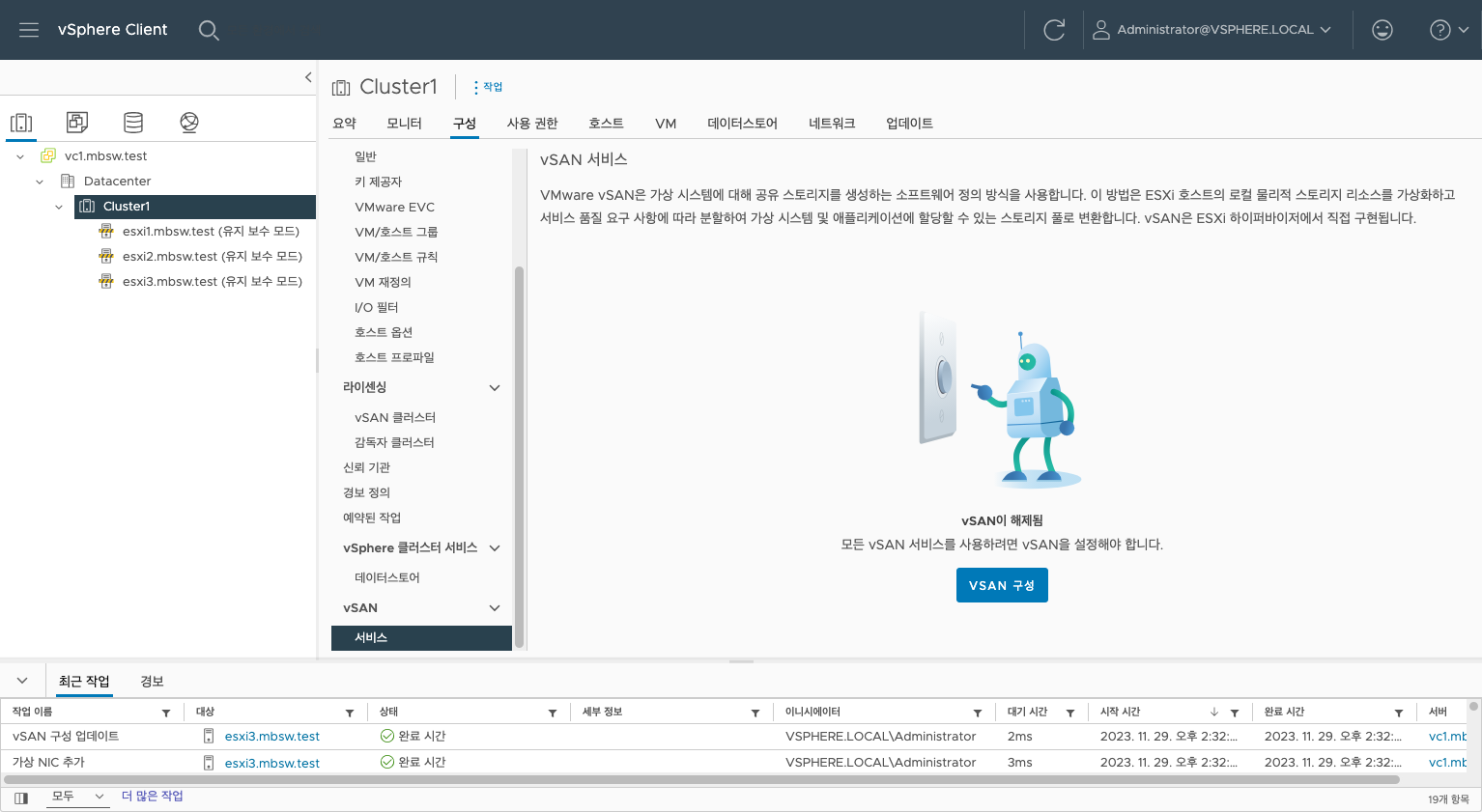

클러스터 선택 -> 구성 -> vSAN -> 서비스
vSAN 구성 클릭

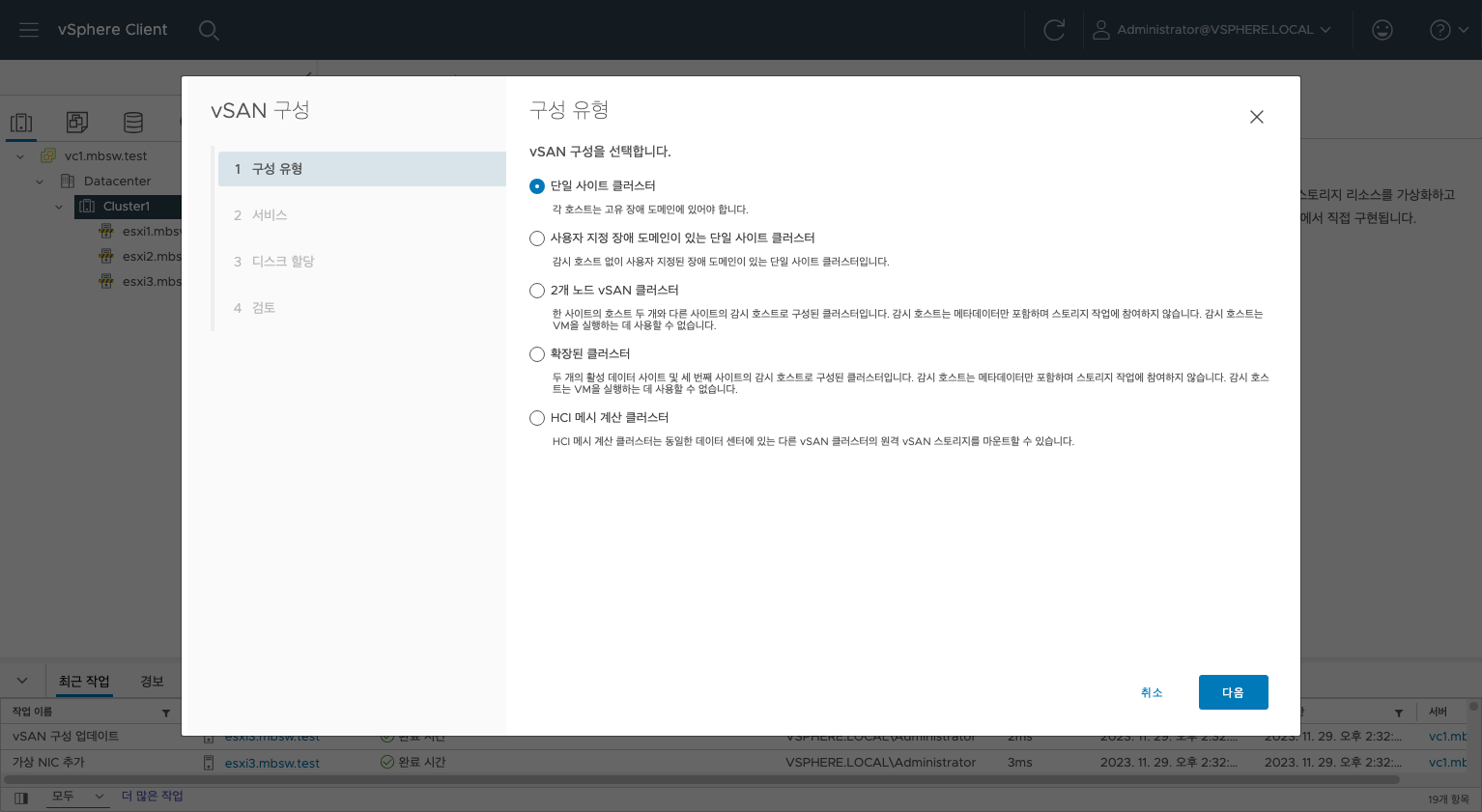

다양한 구성들이 있지만, 이번엔 단일 사이트 클러스터로 구성합니다.

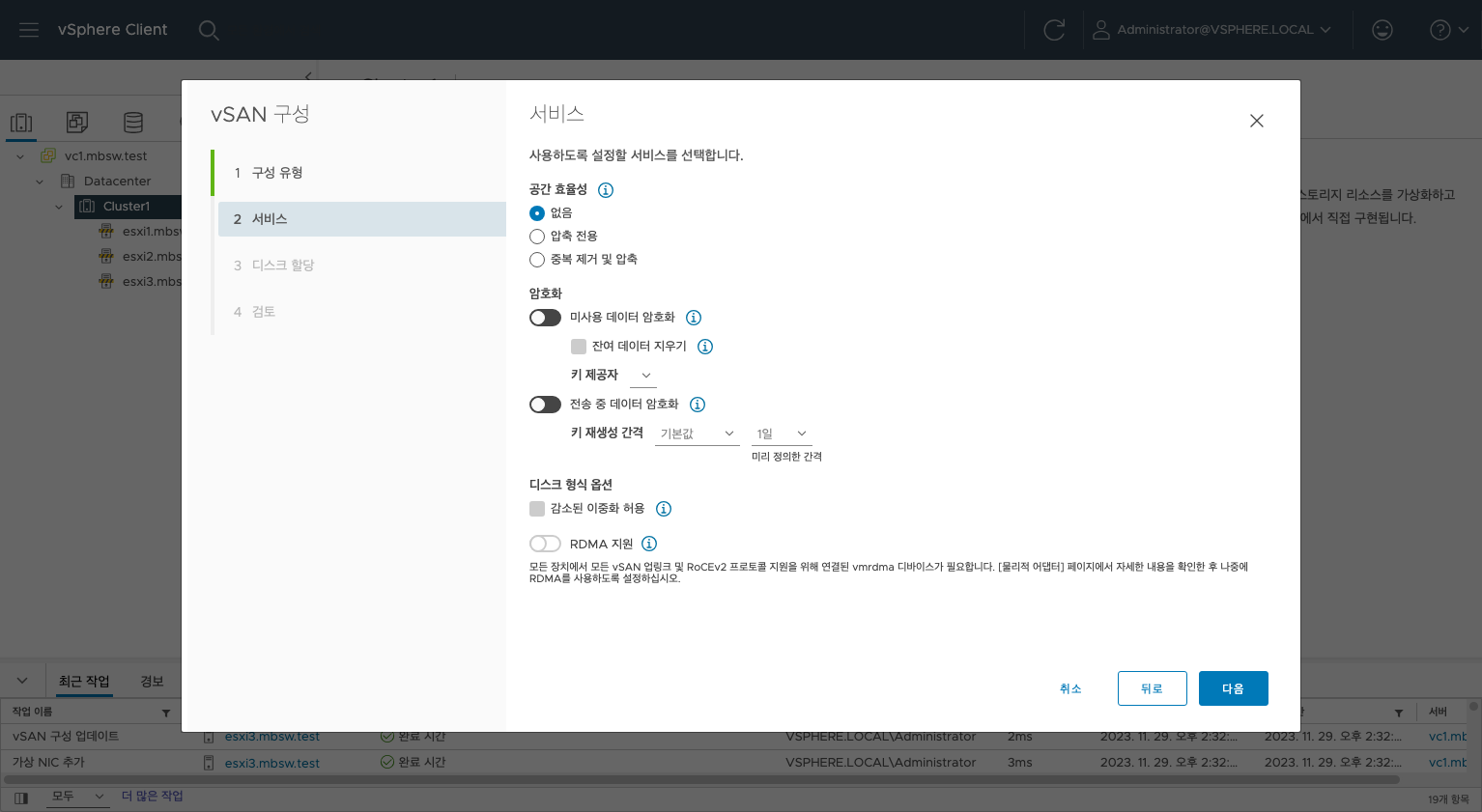

vSAN의 기능들을 선택할 수 있습니다. 따로 수정하지않고 다음을 클릭합니다.

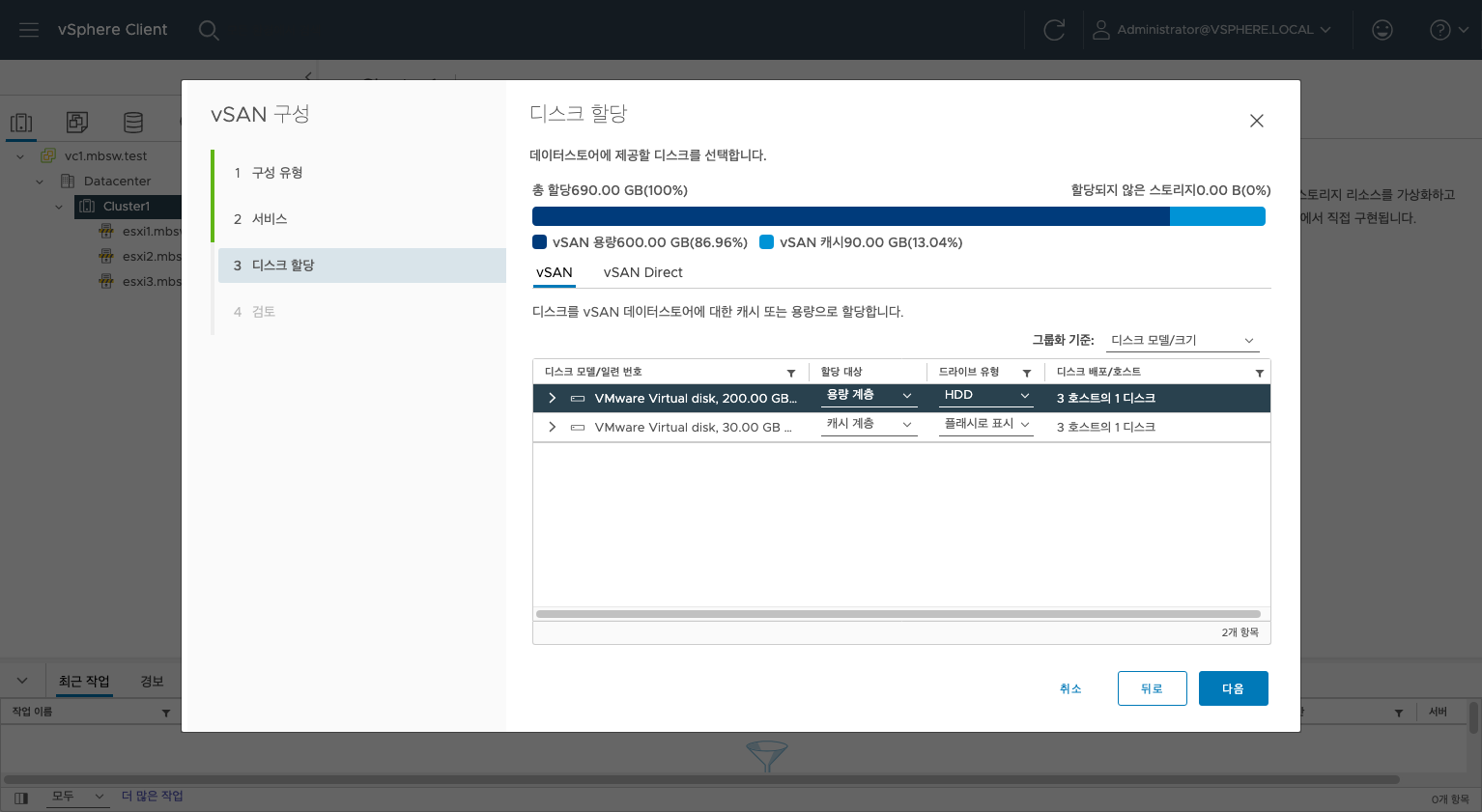

디스크 그룹을 구성하기 위해 디스크를 할당하는 부분입니다.
디스크 그룹은 하이브리드, 올플래시 구성이 있습니다. 두 개의 구성 다 최소 SSD가 하나는 필요합니다.
하지만 현재 테스트 환경에선 HDD밖에 없습니다.
이러한 환경일 때 사용할 수 있는 기능이 플래시로 표시 기능입니다.
해당 기능으로 vSAN을 구성할 수 있긴하지만 퍼포먼스가 떨어질 수 밖에 없기때문에 권장드리지않습니다.

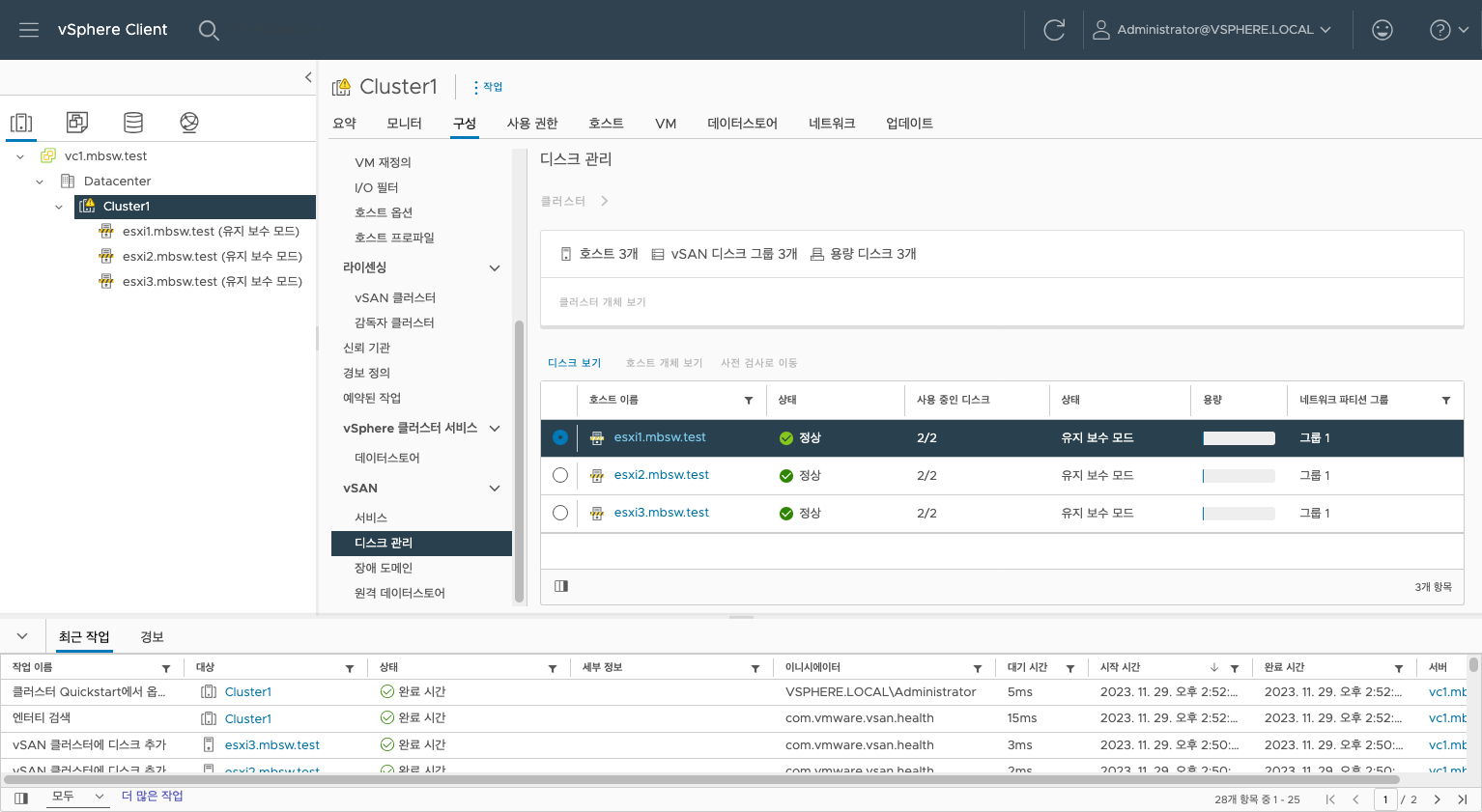

디스크 그룹을 위와 같이 구성했습니다.
다음을 클릭하여 검토로 넘어갑니다.

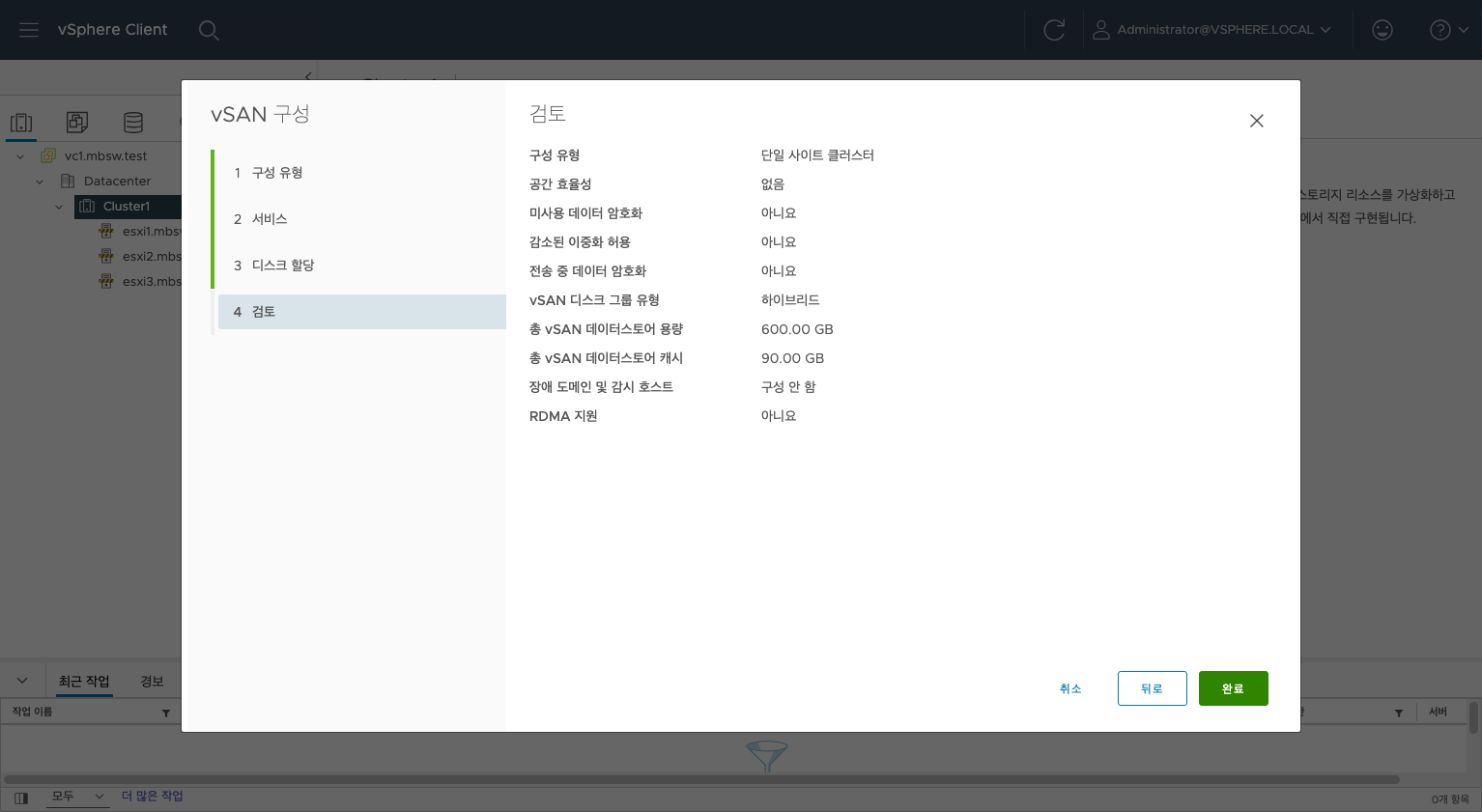

검토에서는 현재까지 설정한 부분을 요약하여 보여줍니다.

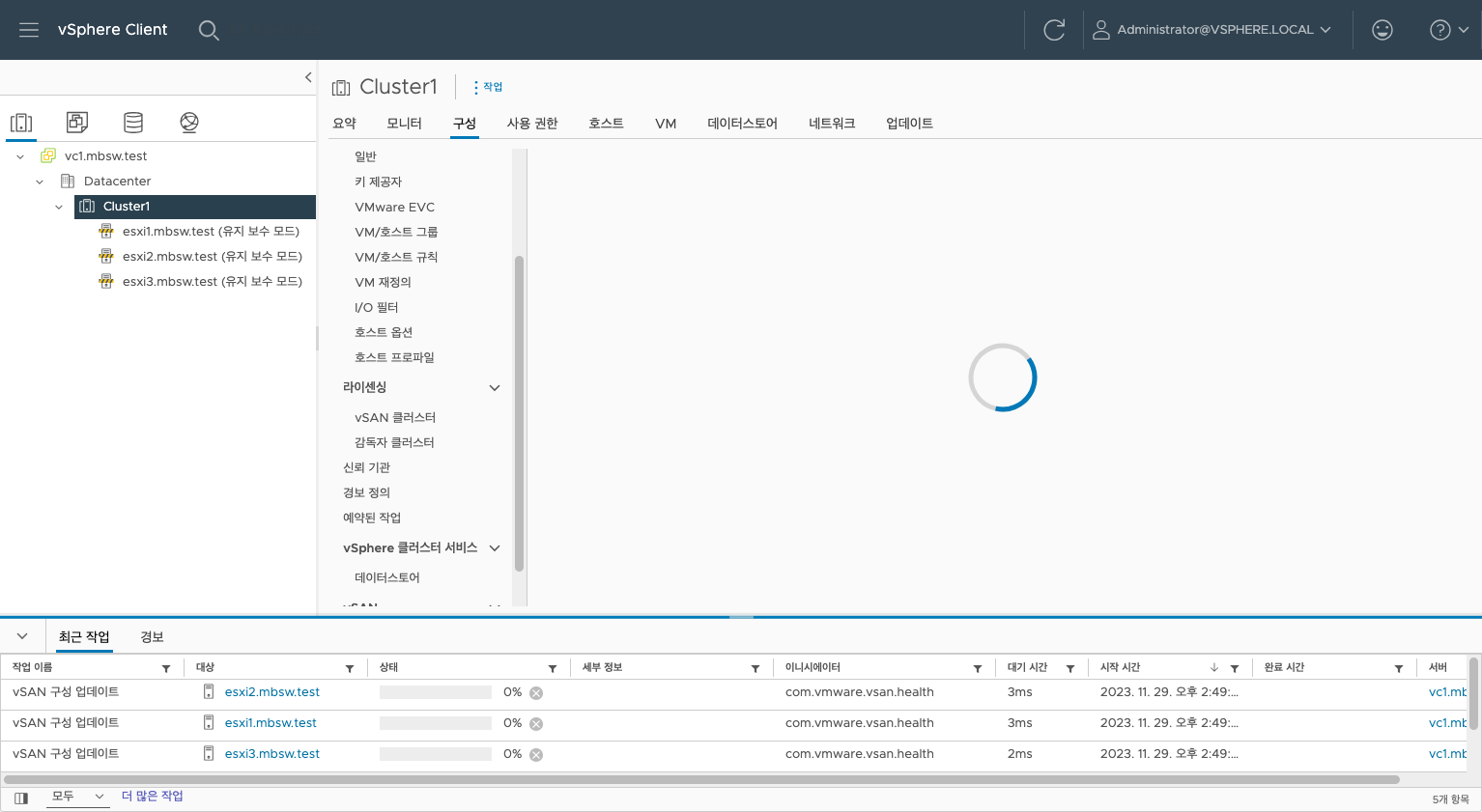

완료를 클릭하여 vSAN을 구성합니다.
vSAN이 정상적으로 구성되었습니다.

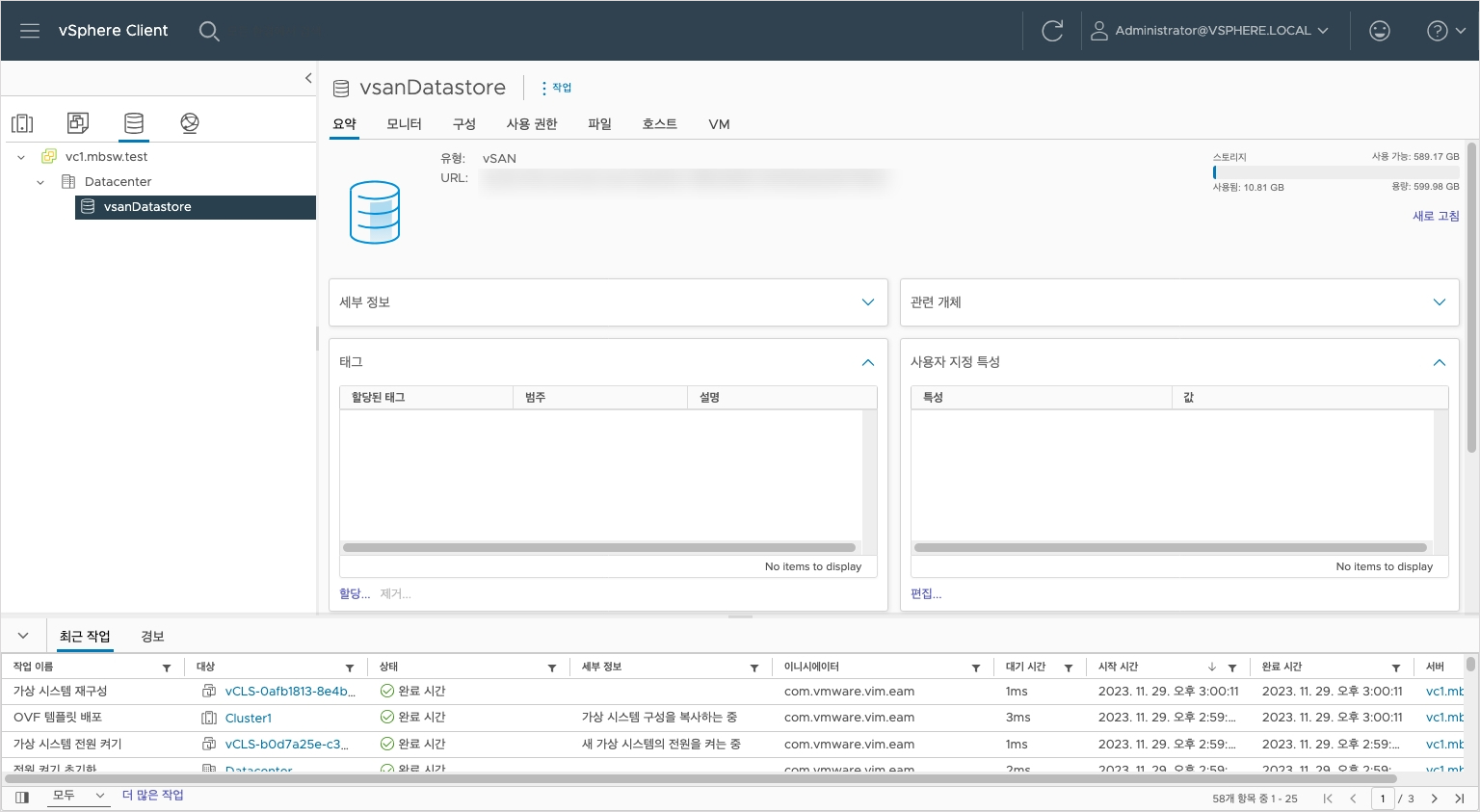

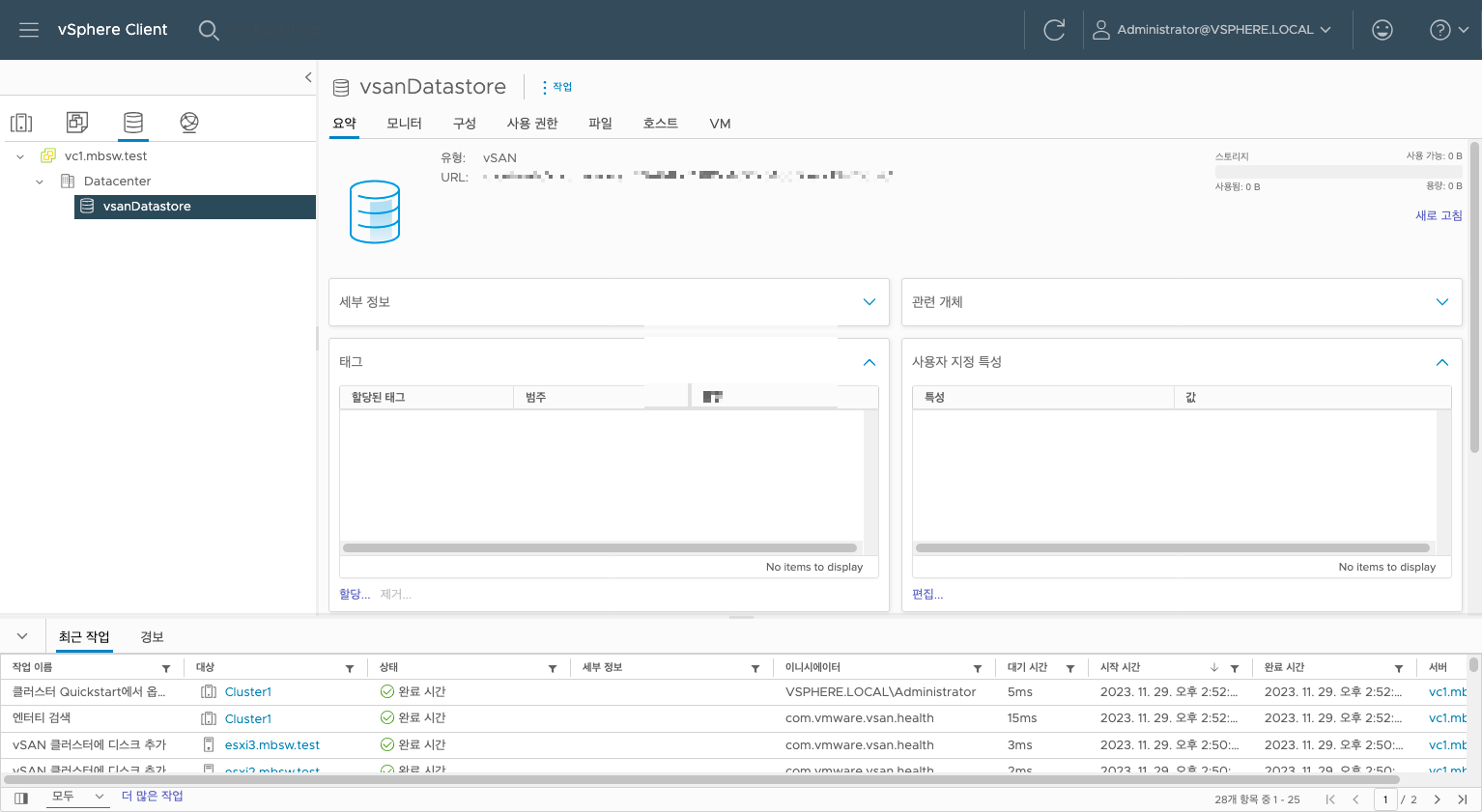

왼쪽 위 인벤토리의 스토리지를 클릭하여 보면 vSANDatastore가 생성된 것을 확인할 수 있습니다.
하지만 스티리지 용량이 0입니다.
ESXi의 유지보수 모드를 종료하면 정상적으로 보이게 됩니다.
이로써 vSAN 구성 완료입니다.
이번엔 vSphere의 vSAN을 구축하는 방법을 알아보았습니다.
아무래도 vSAN이라는 솔루션이 ESXi에 내장되어있다보니 필요 조건만 만족하면 크게 어렵지 않게 구성할 수 있습니다.
긴 글 읽어주셔서 감사합니다.
