vSAN의 2-Node 클러스터 구성

안녕하세요. 문방사우입니다.



이번에 공부한 내용은 vSAN의 2Node 구성에 대해서 입니다.

vSAN은 VMware의 SDS(Software Defined Storage)솔루션입니다.

기존 vSphere를 설치하게 되면 제공되는 Datastore 또한 같은 SDS이긴 하지만, vSAN은 클러스터로 연결되어있는 호스트에 하나의 가상 Storage로 구성하여 사용할 수 있는 솔루션입니다.



이러한 vSAN은 다양한 구성이 있는데 아래와 같습니다.

• 표준 클러스터(Single Site)
• 2-Node 클러스터
• 확장된 클러스터(Stretched Cluster)
• vSAN MAX



이번에 다룰 2-Node 클러스터는 사실 주로 쓰이는 구성은 아닙니다. vSAN을 구성하게 된다면 대부분 표준클러스터를 활용하거나, 조금더 넓은 범위인 확장된 클러스터로 구성하기때문입니다.



vSAN의 구성에 대해 간단하게 알아보았으니 바로 2-Node 클러스터에 대해 알아보도록하겠습니다.



---

2-Node 클러스터란

이름에서 볼 수 있듯, 노드를 2개를 사용하여 구성하는 vSAN 클러스터 구성입니다.

표준 클러스터의 경우 최소 3개의 노드를 필요로 하기에 노드의 수가 부족하거나, vSAN으로 테스트를 진행하는 경우 사용하는 옵션이 2-Node 클러스터였습니다. 하지만 아이러니하게도, 2-Node 클러스터는 이름과 다르게 3개의 노드로 구성이 됩니다.



2-Node 클러스터의 구성요소는 아래와 같습니다.

• 2개의 데이터 노드
• 1개의 감시 노드





2개의 데이터 노드로 vSAN을 구성하고, 감시노드를 통해 2개의 데이터 노드를 지속적으로 상태 체크하는 방식으로 구성됩니다.

2-Node 클러스터 구성도

이러한 구성으로 인해 2-Node 클러스터는 RAID 1(미러링) 을 통한 구성만 가능합니다.

데이터 노드간 트래픽을 위해 10G 스위치를 권장합니다.



10G 스위치가 없고, 노드에 10G 포트가 있다면 노드와 노드를 직접 랜케이블로 연결해 구성하여도 사용할 수 있습니다.(Direct Connect)

감시 노드와의 통신을 위해 최대 5msec의 속도가 필요합니다.

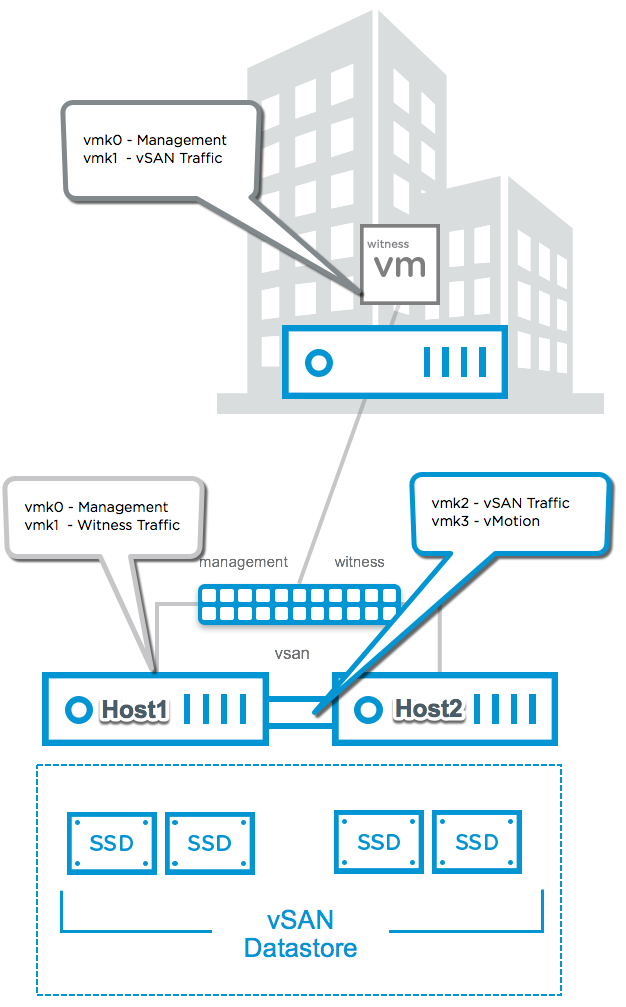

2-Node 클러스터는 표준 클러스터와 다르게 데이터 트래픽과 상태체크를 위한 감시 트래픽을 분리해야합니다.

해당 작업을 위해 vSphere 8 U2 이전엔 CLI를 통해서 VMkernel에 해당 태그를 넣어줘야했고, U2부터는 UI를 통해서 태그를 추가할 수 있다고합니다.



추가적으로 vSAN ESA가 나오게되면서 vSAN의 구성이 OSA, ESA 인지에 따라 Witness Node를 따로 구성해야합니다.



---

마치며

오늘은 VMware의 SDS제품인 vSAN, 그 중에서도 2-Node 클러스터 구성에 대해 알아보았습니다.



기존에 2-Node를 통해 테스트 환경을 구축하는 정도에 그쳤다면, 이젠 다양한 활용방안이 생기지 않을까 싶습니다.

VMware의 공식 문서를 보면 다양한 활용방안에 대해서도 제시가 되어있습니다.. 참고가 되면 좋을거같아요.



아래 링크는 VMware의 공식 문서입니다.



https://via.vmw.com/tchzcoreno1848

vSAN 2-node Cluster Guide | VMware



오늘도 방문해주셔서 감사합니다.
